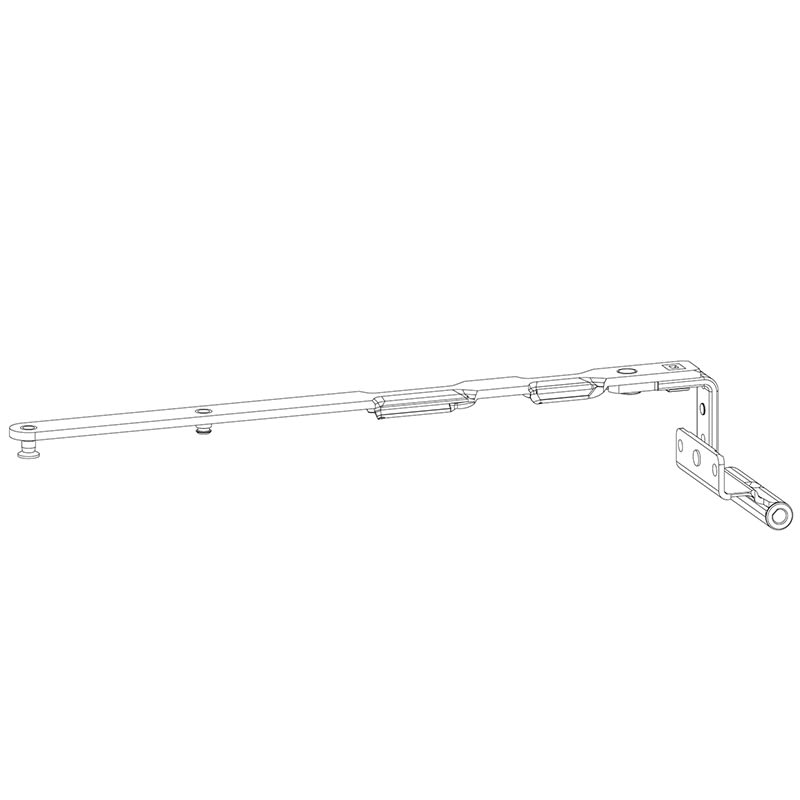

Scherenarm Drehkipp G-U UNI-JET S, Holz aufschraubbar
28.578.01-14
Scherenarm Drehkipp G-U UNI-JET S, Holz aufschraubbar
28.578.
hellverzinkt ferGUard*silber, für Holzfenster ohne rahmenseitige Fräsungen/Bohrungen und Reparaturen alter Einfachtopfsysteme wie JET T34/11 und UNI-JET M20, Grundsicherheit bis RC3, Flügelgewicht bis 130 kg (Anwendungsdiagramme beachten), links und rechts verwendbar durch einmaliges Drehen und Einrasten des Bandwinkels, seitliche Einstellung +3,5 / -3 mm, Andruckverstellung +/-1 mm
- Flügelfalzbreite (FFB) 280-1600 mm
- Falzluft 12 mm
- Nutlage 9 mm (13 mm auf Anfrage)
- Überschlagbreite 18 oder 20 mm
- Wichtig: ab FFB 1301-1600 mm oder FFB 1201-1600 mm und Flügelgewicht > 100 kg mit Zusatzschere 28.243.00
- Marke
- G-U
- Material
- Stahl
- Oberfläche
- verzinkt
- Nutlage
- 9 mm
- Falzluft
- 12 mm
