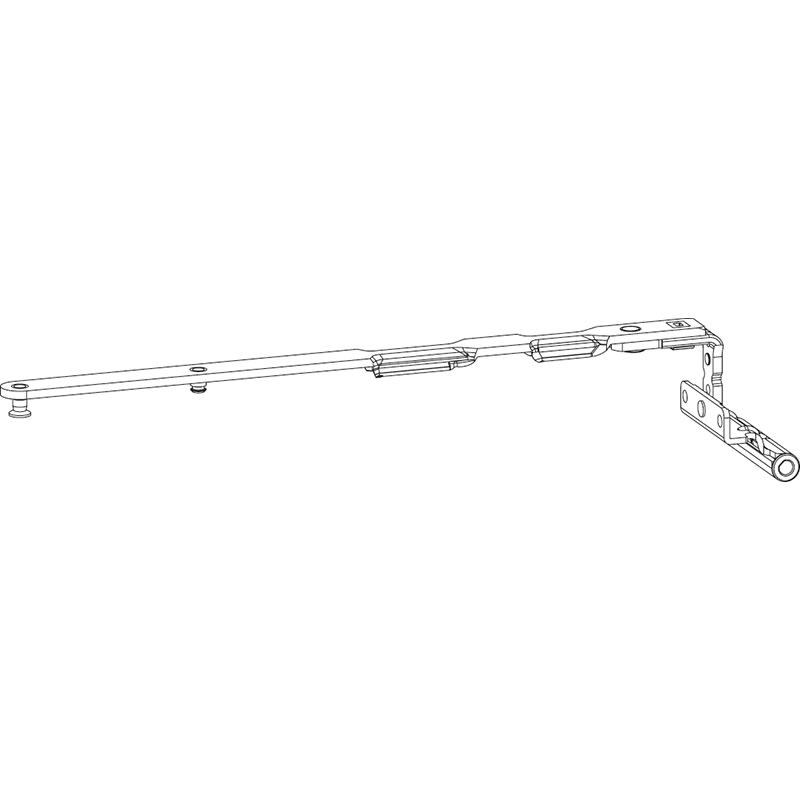

Scherenarm Kippdreh (KD/TBT) G-U UNI-JET D, für Kunststofffenster
28.579.21-24
Scherenarm Kippdreh (KD/TBT) G-U UNI-JET D, für Kunststofffenster
28.579.
KD = Kippen vor Drehen (engl. TBT - Tilt Before Turn), hellverzinkt ferGUard*silber, für Kunststofffenster, Grundsicherheit bis RC3, Flügelgewicht bis 130 kg (Anwendungsdiagramme beachten), links und rechts verwendbar durch einmaliges Drehen und Einrasten des Bandwinkels, seitliche Einstellung +3,5/-3 mm, Andruckverstellung +/-1 mm
- Flügelfalzbreite (FFB) 1-flügelig 321-1600 mm, 2-flügelig 365-1600 mm
- Nutlage 13 mm, Überschlagbreite 20 mm
- Wichtig: ab FFB 1301-1600 mm oder FFB 1201-1600 mm und Flügelgewicht höher als 100 kg mit Zusatzschere 28.243.01
- Scherenarm ist auch einsetzbar für Holzfenster mit System G-U UNI-JET S.
- Andere Überschlagbreiten und Nutlagen auf Anfrage.
- Marke
- G-U
- Material
- Stahl
- Oberfläche
- verzinkt
- Nutlage
- 13 mm
- Überschlag
- 20 mm
- Falzluft
- 12 mm
- System
- 12/20-13
Downloads
Scherenstulp Drehkipp und Kippdreh (TBT) für G-U UNI-JET D, M + S
hellverzinkt ferGUard*silber, mittenfixiert, Grundsicherheit bis RC3, bei Flügelfalzbreite (FFB) 280-400 mm werden Eckumlenkungen mit kürzeren Schenkellängen benötigt, bei niederen Flügeln und je nach Flügelanzahl (ein- oder zweiflügelig), ist eine Drehkipp- oder Kippdrehfunktion u.U. nicht möglich, siehe Tabelle
Zusatzschere G-U UNI-JET Kippdreh (TBT)
hellverzinkt ferGUard*silber, Zusatzschere Kippdreh (TBT) für UNI-JET D, M6 und SCF, Grundsicherheit + RC, Länge 250 mm
erforderlich bei:
UNI-JET D + M6
FFB 1201-1300 mm, Flügelgewicht mehr als 100 kg
FFB 1301-1600 mm
UNI-JET SCF
FFB 1201-1400 mm
Abdeckkappe G-U für Scherenbänder UNI-JET D + S
Kunststoff, für Scherenbänder UNI-JET D + S
