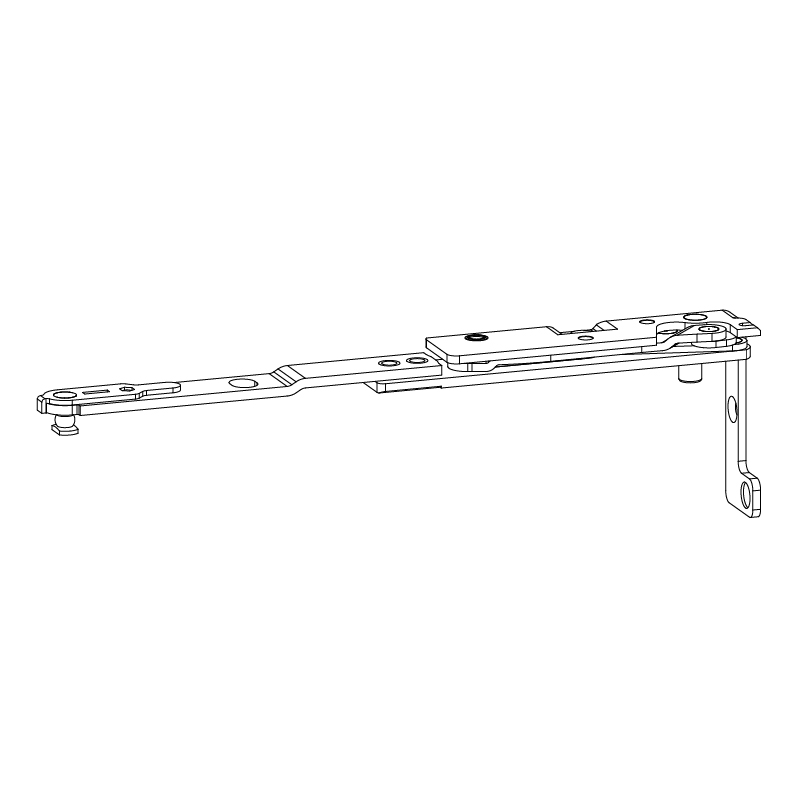

Scherenarme Dreh- und Kippflügel G-U UNI-JET SCF (verdecktliegende Bandseite)

28.293.

für Holz- und Kunststofffenster, Grundsicherheit, hellverzinkt ferGUard silber, Flügelgewicht bis 130 kg resp. 160 kg mit Lastabtragung (unbedingt Anwendungsdiagramme beachten), seitliche Einstellung +2,3/-1,3 mm, Andruckverstellung +/-1 mm über den Scherenstulp für Dreh- und Kippflügel

- Für Kunststofffenster mit Nutlage 13 mm (Nutlage 9 mm auf Anfrage)
- Für Holzfenster mit Falzluft 12 - 13 mm, Nutlage 13 mm, Rahmenfalztiefe 24 oder 30 mm
- Für Holzfenster mit Falzluft 12 - 13 mm, Nutlage 9 mm, Rahmenfalztiefe im Bereich des Scherenbandes mindestens 24 mm (siehe Zeichnung 0-47106)

Anwendungsbereiche:

Drehflügel:
1-flügelig: FFB 250 - 1400 mm
2-flügelig (erstöffnend): FFB 370 - 1400 mm

Kippflügel:
FFH 320 - 1200 mm (Flügelgewicht max. 80 kg)

Passend zu: Scherenstulp für Dreh- und Kippflügel, 28.293.06

Für die Montage am Holzfenster sind je Scherenarm 5 Stück spezielle Sonderschrauben zu verwenden, siehe Zubehör.
Bei Kunststofffenstern sind profilspezifische Unterlage für Scherenarm und Ecklager erforderlich (je Bandseite 1 x links und 1 x rechts), siehe Zubehör.

	24 (4) 30 (2)	9 (2) 13 (4)	links (3) rechts (3)	Holz (4) PVC/Holz (2)	6-37016-09-L-1 (1) 6-37016-09-R-1 (1) 6-37016-13-L-1 (1) 6-37016-13-R-1 (1) 6-37021-13-L-1 (1) 6-37021-13-R-1 (1)
28.293.45 Stück	24	9	links	Holz	6-37016-09-L-1
28.293.46 Stück	24	9	rechts	Holz	6-37016-09-R-1
28.293.55 Stück	24	13	links	Holz	6-37016-13-L-1
28.293.56 Stück	24	13	rechts	Holz	6-37016-13-R-1
28.293.65 Stück	30	13	links	PVC/Holz	6-37021-13-L-1
28.293.66 Stück	30	13	rechts	PVC/Holz	6-37021-13-R-1

Scherenstulp G-U für Dreh- und Kippflügel UNI-JET SCF (verdecktliegende Bandseite)

Anwendungsbereiche:

Drehflügel:
- 1-flügelig: FFB 250 - 1400 mm, Flügelgewicht max. 130 kg (160 kg mit Lastabtragung)
- 2-flügelig (erstöffnend): FFB 390 - 1400 mm, Flügelgewicht max. 130 kg (160 kg mit Lastabtragung)
- 3-flügelig: FFB 250 - 1400 mm, Flügelgewicht max. 80 kg

Kippflügel: FFH 320 - 1200 mm, Flügelgewicht max. 80 kg

Zum Produkt

Unterlagen für Ecklager und Scherenarme G-U UNI-JET SCF bei Kunststoffsystemen

Aus Kunststoff grau

Je Bandseite wird ein Stück in links und rechts benötigt

Zum Produkt

Sonderschraube für Weichhölzer UNI-JET SCF (verdecktliegende Bandseite)

Sonderschraube SCF 4.5 x 38 mm, Torx 20, mit zylindrischem Schaftanteil

Zwingend erforderlich für die Verschraubung der Ecklager und Scherenarme bei Hölzern mit geringer Rohdichte (Weichhölzer), die nicht in der Lage sind, die hohen Flügelgewichte abzutragen

Zum Produkt

Sonderbohrschraube MACO für Weichhölzer Multi Power

silber, Phillips 2 oder Torx TX20

Zum Produkt
