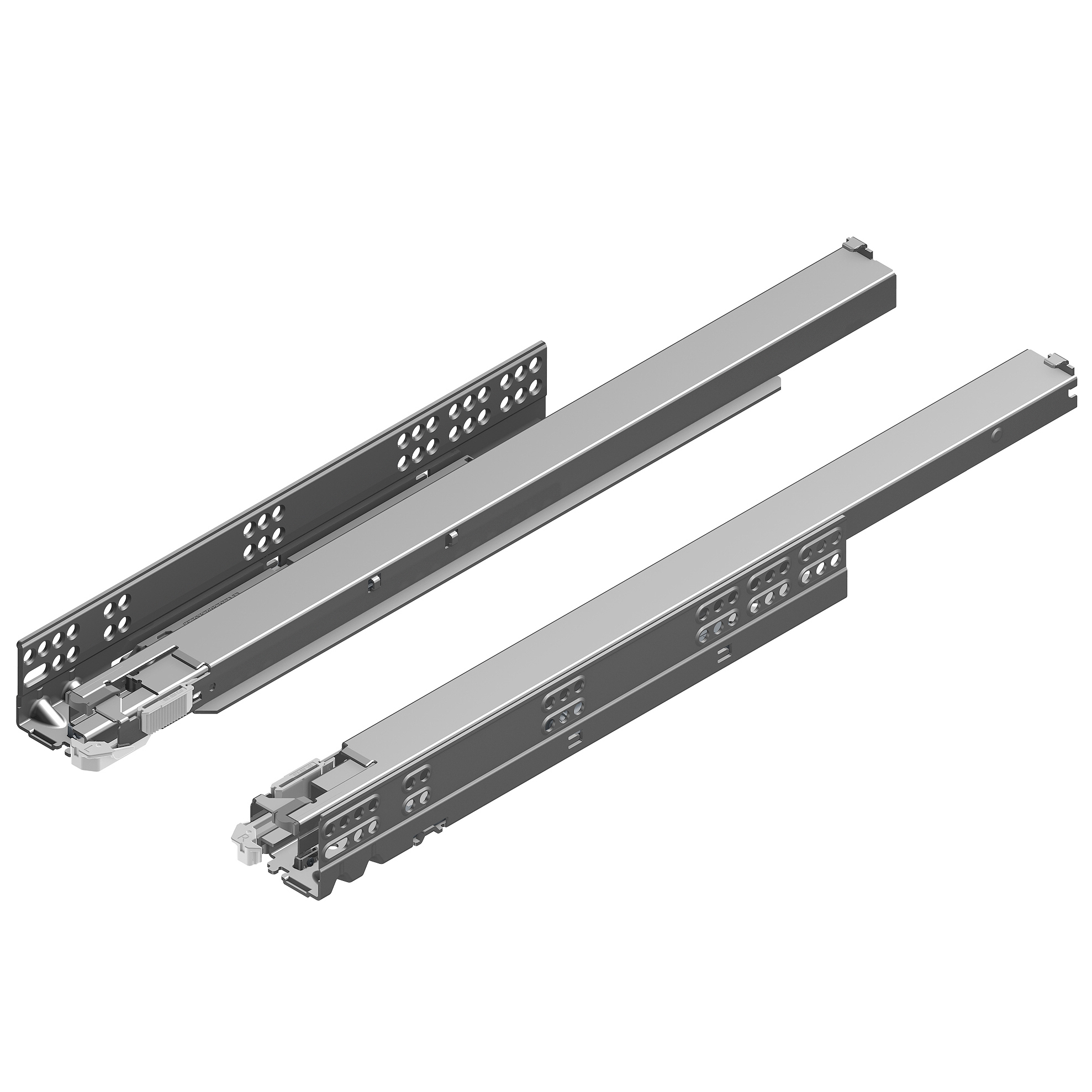

Unterflur-Führungssystem GRASS® Dynapro, Vollauszug mit Soft-close Liquid-Dämpfung, Tipmatic Soft-close kompatibel




58.008.02-89





Unterflur-Führungssystem GRASS® Dynapro, Vollauszug mit Soft-close Liquid-Dämpfung, Tipmatic Soft-close kompatibel
58.008.

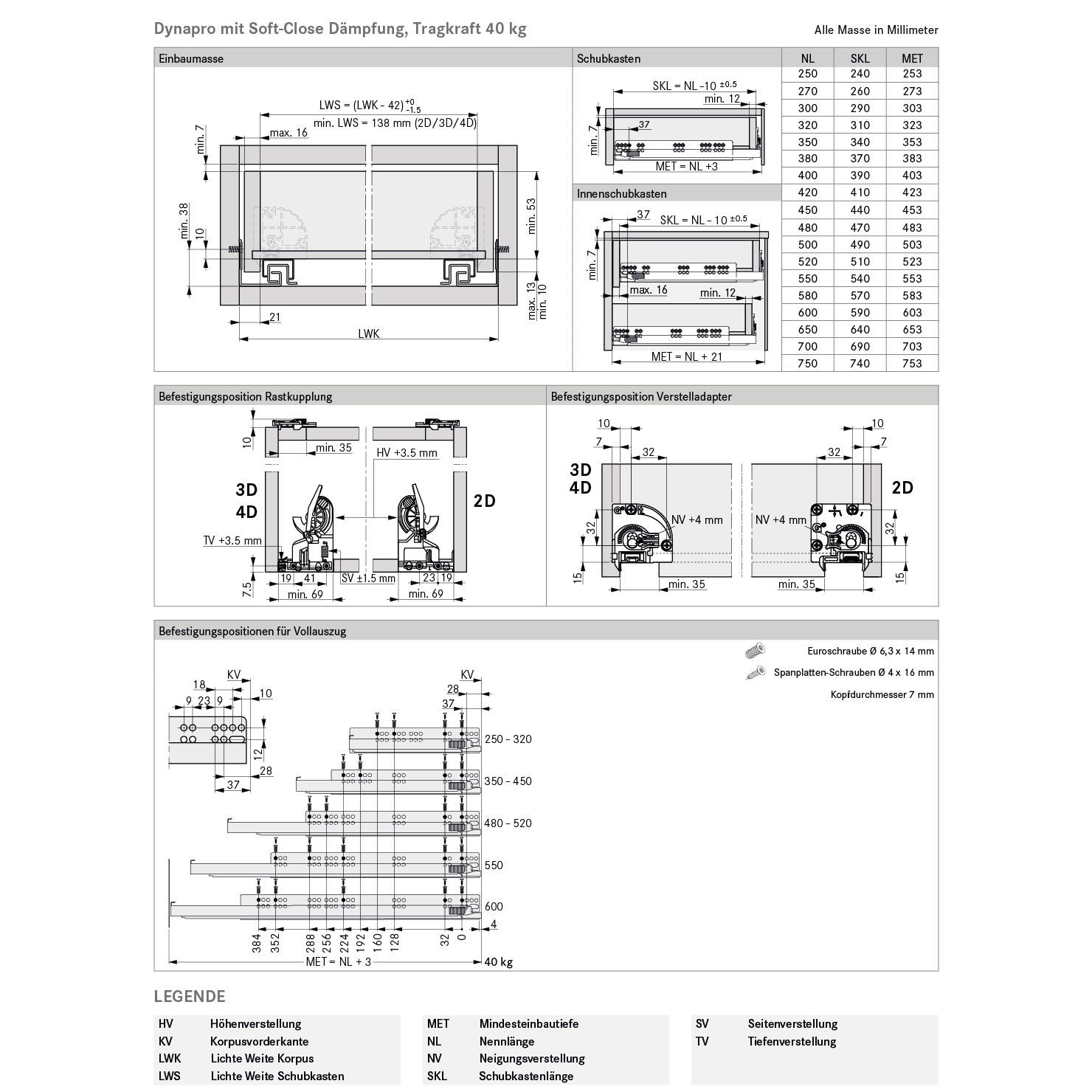

3-dimensional verstellbar, verdeckt liegendes Führungssystem für Holzschubladen, Vollauszug mit synchronisiertem Bewegungsablauf, stufenlose Selbstarretierung der Schublade beim Aufschieben auf die Führung, integrierte, werkzeuglose Höhenverstellung + 3,5 mm, Verstelladapter für werkzeuglose Seitenverstellung ± 1,5 mm, Neigungsverstellung + 4 mm
- Auszugsweg = Nennlänge -25,4 mm.
- ¦ = Verkauf nur in ganzen Packungen.
43 Ausführungen
250 | 40 | F130107790 | |
270 | 40 | F130107793 | |
300 | 40 | F130107796 | |
320 | 40 | F130107799 | |
350 | 40 | F130107802 | |
380 | 40 | F130107805 | |
400 | 40 | F130107808 | |
420 | 40 | F130107811 | |
450 | 40 | F130107814 | |
480 | 40 | F130107817 | |
500 | 40 | F130107820 | |
520 | 40 | F130107823 | |
550 | 40 | F130107826 | |
600 | 40 | F130107829 | |
450 | 70 | F130107832 | |
500 | 70 | F130107838 | |
520 | 70 | F130107841 | |
550 | 70 | F130107844 | |
580 | 70 | F130107847 | |
600 | 70 | F130107850 | |
650 | 70 | F130107853 | |
700 | 50 | F130107856 | |
750 | 50 | F130107859 | |
250 | 40 | F130107790 | |
270 | 40 | F130107793 | |
300 | 40 | F130107796 | |
320 | 40 | F130107799 | |
350 | 40 | F130107802 | |
380 | 40 | F130107805 | |
400 | 40 | F130107808 | |
420 | 40 | F130107811 | |
450 | 40 | F130107814 | |
480 | 40 | F130107817 | |
500 | 40 | F130107820 | |
520 | 40 | F130107823 | |
550 | 40 | F130107826 | |
450 | 70 | F130107832 | |
500 | 70 | F130107838 | |
550 | 70 | F130107844 | |
580 | 70 | F130107847 | |
600 | 70 | F130107850 | |
650 | 70 | F130107853 | |
750 | 50 | F130107859 |

Frontblenden-Verstellbeschlag
Kunststoff weiss, mit Gewinde-Einlage M4,
zum Einschlagen in Bohrung von Frontblende

Distanz-Klotz DISTACUBE
DistaCube® ersetzt herkömmliche Kunststoff- oder Holz-Distanzleisten bei Innenschubladen
ohne Zubehör



Distanz-Klotz Set DISTACUBE
DistaCube® ersetzt herkömmliche Kunststoff- oder Holz-Distanzleisten bei Innenschubladen
Im Set sind zwei Tablarstifte und eine Euroschraube für die Montage der Korpusschiene enthalten, die Euroschrauben für die Montage des DistaCubes am Möbel sind nicht enthalten



Distanzleiste zur Aufnahme von Führungen
Kunststoff, kürzbar, als Distanzhalter bei Innenschubladen zu Führungen Dynamoov / Dynapro / Nova Pro

Tipmatic Soft-close-Set 1.2 für Dynapro
mit der neuen mechanischen Lösung sind griffloses Öffnen und sanftes Schliessen optimal vereint, durch leichtes Antippen der Front wird die Lade mechanisch ausgeworfen und beim Schliessen mit leichtem Schwung oder Schliessen durch Zudrücken bis zum Anschlag durch den Liquiddämpfer sanft eingezogen/geschlossen, das reduziert den Öffnungsweg zum Schliessen/Totpunkt, Reduktion der Geräuschemissionen mit neuen Bauteilen, einfache Montage der Auswurfeinheit und des Aktivators auf der Standard Dynapro Soft-close-Führung mit Liquid-Dämpfer, kein zusätzlicher Platzbedarf notwendig, 3-stufige Verstellung der Auswurfkraft, Auswurfeinheit für alle Längen und Gewichtsklassen, werkzeuglose Tiefenverstellung, geringen Mindestfrontspalt von 2,5 mm, Verstellweg Frontspalt -1 / +3 mm, Mindesteinbauhöhe 38 mm, Synchronisationsstange zwingend,
Set bestehend aus:
- je 1 Tipmatic Soft-close links und rechts,
- je 1 Aktivator links und rechts



Montageset GRASS® Dynapro
Montageset bestehend aus:
- 1 Paar Verstelladapter links / rechts,
- 1 Paar Rastkupplung links / rechts



Einzelteile GRASS® aus Montageset Dynapro
Verstelladapter und Rastkupplung links / rechts



Tablarhalterset GRASS® zu Unterflur-Führungssystem Dynapro
Tablarhalterset bestehend aus:
- 2 Stück Tablarhalter hinten,
- 1 Rastkupplungsset links / rechts



Auszugsarretierung Click Stop
Kunststoff, mit diesem System wird ein bewegliches Auszugstablar zur fixen Arbeitsfläche umgewandelt und umgekehrt, kein ungewolltes Zurückfahren des Tablars, während Arbeiten darauf verrichtet werden, Kaffeemaschinenauszug, Home Office, Wäschetisch, Präsentationstisch, Rüsttisch, Packtisch, Wickeltisch, etc., einfache Bedienung: Tablar arretiert automatisch in komplett ausgefahrenem Zustand, zum Entriegeln, Tablar erneut nach vorne ziehen, anschliessend zurückfahren, Tablar kann jederzeit ein- und ausgehängt werden, Führungsbolzen ist seitlich verstellbar um Toleranzen zwischen Tablar und Seitenwand auszugleichen, Montage oberhalb Führungssysteme und hinten an der Holztablarrückwand, Click Stop kann nachträglich eingebaut werden, passend zu handelsüblichen Unterflur-Führungssysteme und Auszugstablare Extendo Libell Universal, Platzbedarf hinter dem Tablar beträgt lediglich 18 mm
Set bestehend aus:
- 2 Steuerkurven Seitenwand,
- 2 Verriegelungseinheiten Tablarauszug
