Grundkarton SIEGENIA® HS PORTAL 300-HV, höhenverstellbar
29.052.03
Grundkarton SIEGENIA® HS PORTAL 300-HV, höhenverstellbar
29.052.03

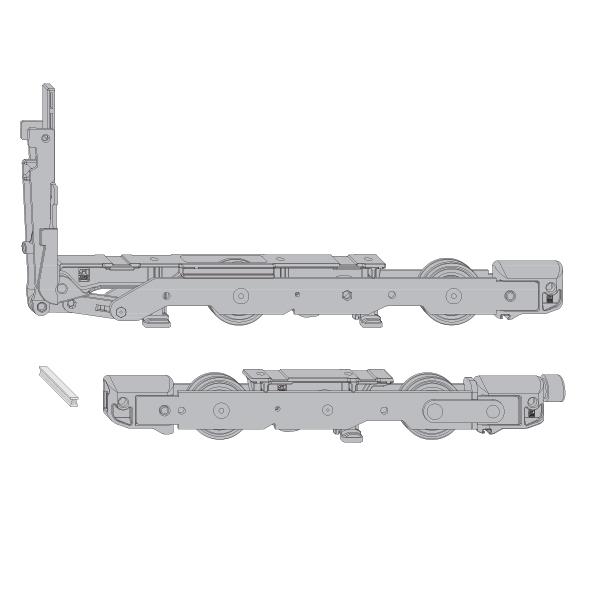

Garnitur bestehend aus:
- 1 Laufwagen V
- 1 Laufwagen H, höhenverstellbar
- 1 Bürste 100 mm
- Getriebe HS PORTAL 300-H siehe 29.052.12-15
- Zu jedem Grundkarton wird 1 Beutel Zubehör 29.051.81 oder 29.051.82 benötigt.
- Zusatzkarton 300 KF siehe 29.052.20
- Verbindungsstab siehe 29.075.11-14
- Der hintere höhenverstellbare Laufwagen bietet die Möglichkeit den Schiebeflügel hinten um ca. 3 mm abzuheben, was das Ausrichten ermöglicht. Die Einstellung kann mit einem Inbus-Schlüssel 10 mm vorgenommen werden, ohne das Element aushängen zu müssen.
- * = max. FH mit Zusatzverriegelung und Führungsschiene KH0130-01.
Preis per 1 ST | Pack ST
- Fabriknummer
- PMKB0330
- Flügelbreite
- 720-3335 mm
- Flügelgewicht
- max. 300 kg
- Flügelhöhe
- 1175-3225* mm
- Marke
- Siegenia
Beutel Zubehör SIEGENIA® HS-H unten hoch
bestehend aus:
- 1 Abdeckplatte, unten hinten hoch
- 2 Anschläge
- 1 Füllstück, unten hoch für Dichtungsschiene B aus Holz
- 2 Führungen unten
- 2 Zylinderkerbstifte 6 x 16 mm
- 4 Gewindestifte M8 x 16 mm
- 1 Senkschraube M5 x 13 mm
- 1 Verschlusskappe grau
- 1 Verschlusskappe braun
Beutel Zubehör SIEGENIA® HS-H unten niedrig
bestehend aus:
- 1 Abdeckplatte unten hinten niedrig
- 2 Anschläge
- 1 Füllstück, unten niederig für Dichtungsschiene B aus Holz
- 3 Führungen unten
- 2 Zylinderkerbstifte 6 x 16 mm
- 4 Gewindestifte M8 x 16 mm
- 1 Senkschraube M5 x 13 mm
- 1 Verschlusskappe grau
- 1 Verschlusskappe braun
Getriebe SIEGENIA® HS PORTAL 300 RZ
Stulpschiene EV1, mit Schloss TS, für Rundzylinder, Dornmass 37,5 mm, Flügelgewicht bis 300 Kilo
