Holzverbinder SIMPSON EGCM
63.140.

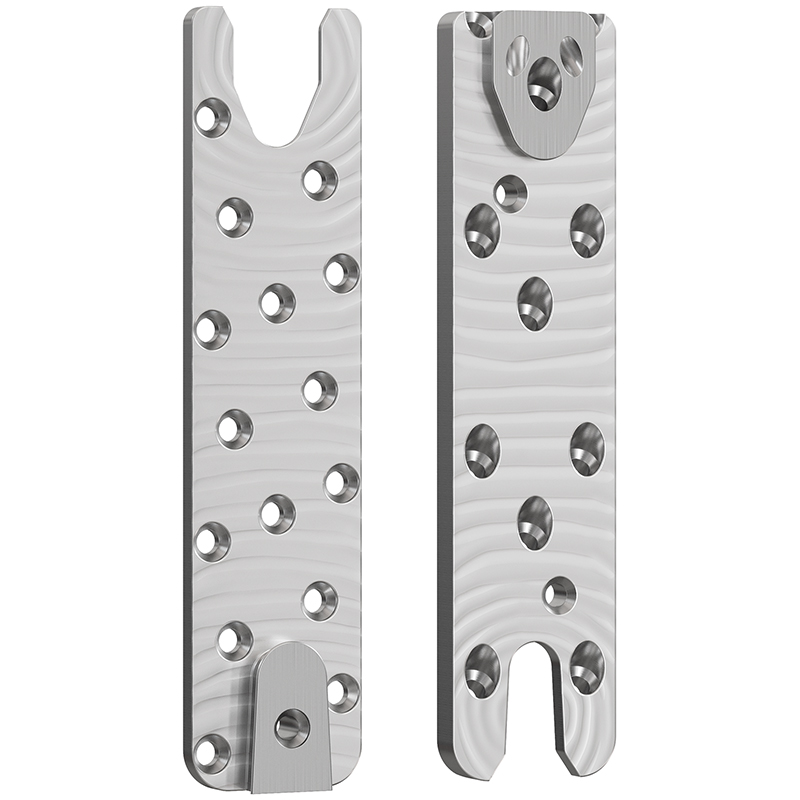

Der innenliegende, zweiteilige Hirnholzverbinder wird mit Schattenfuge oder ganz verdeckt montiert, er eignet sich für Hauptträger-Nebenträger- ebenso wie für Pfosten-Riegel-Anschlüsse, die Befestigung erfolgt mit unseren optimierten CSFT Vollgewindeschrauben
Vorteile:
- EGCM Verbinder sind in alle Richtungen belastbar.
- Es können Anschlüsse mit Neigungen von -15° bis +90° und Schrägen von 15° bis 165° ausgeführt werden.
- Bei entsprechenden Überdeckungen ist der Verbinder für Konstruktionen mit Brandschutzanforderungen bis 30 Minuten verwendbar.
- Das einfache Einschieben der Platten ermöglicht eine passgenaue und schnelle Montage.
- Fräs- und Montageschablonen vereinfachen den Einbau zusätzlich, sowie sein leichtes Gewicht
Anwendbare Materialien:
- Auflager: Holz, Holzwerkstoffe
- Aufzulagerndes Bauteil: Holz, Holzwerkstoffe
Anwendungsbereich:

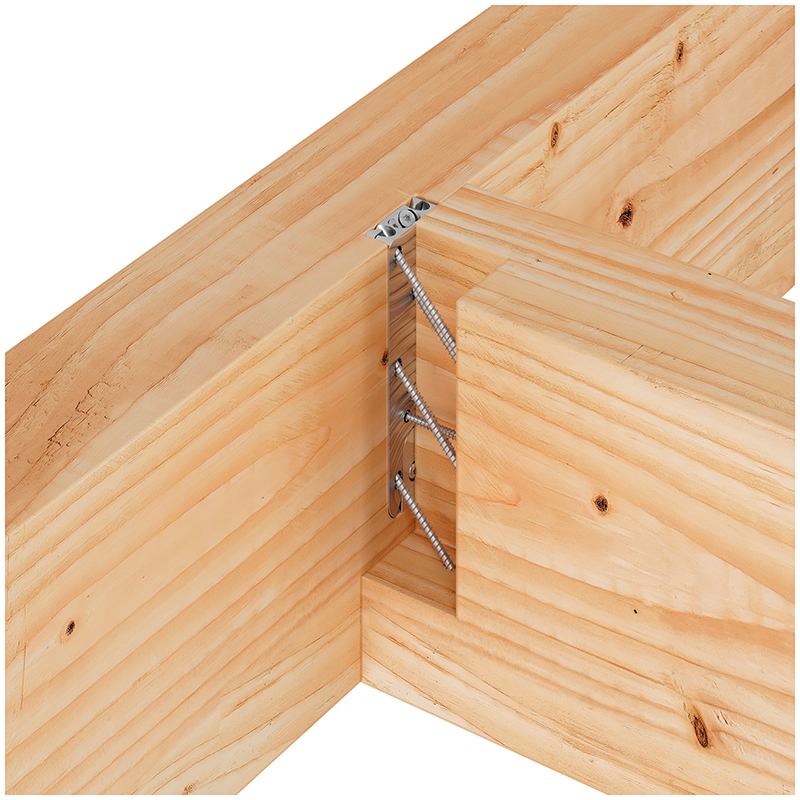

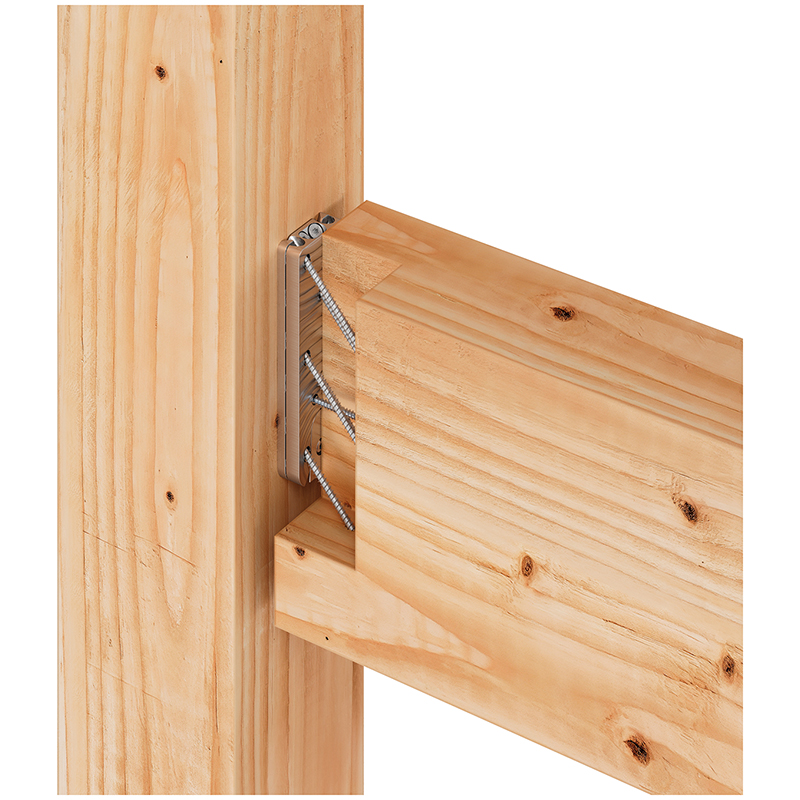

- Für verdeckte Hauptträger-Nebenträger- , ebenso wie für Pfosten-Riegel-Anschlüsse.
- Alternativ mit Schattenfuge.
- Der EGCM ist vor allem auf hohe vertikale Lasten ausgelegt und ermöglicht Anschlüsse mit Neigungen von -15° bis +90° und Schrägen von 15° bis 165°.
- Marke
- Simpson Strong Tie
- Produktart
- Verbinder
- Promotion
- Neuheit

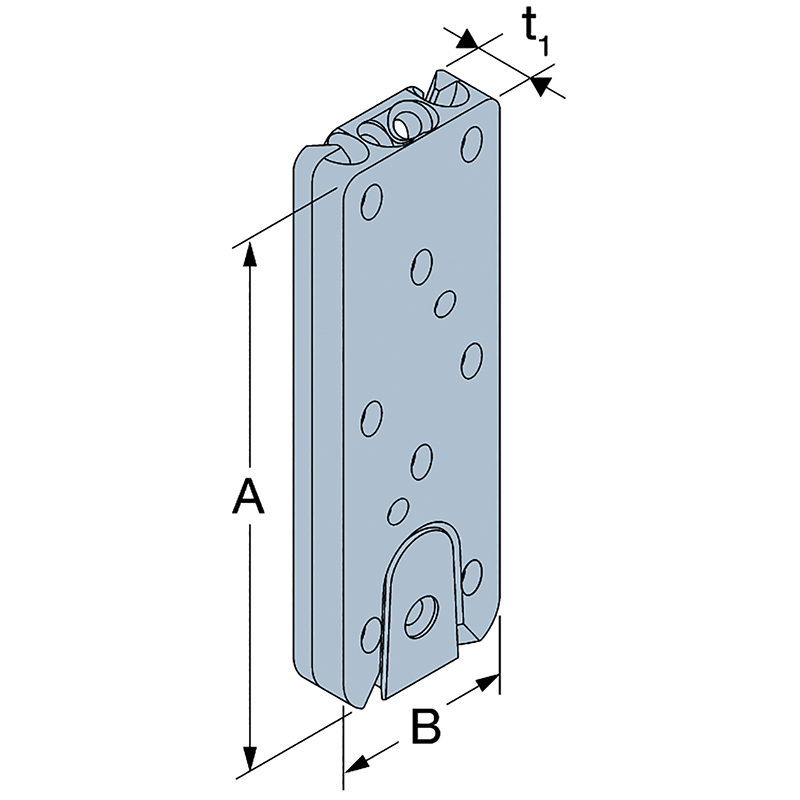

- Mass B
- 50 mm
- Stärke
- 16 mm
- Material
- Aluminium
Vollgewindeschraube SIMPSON CSFT
Die CSFT-Verbindungsschraube wurde für Stahl-Holz-Verbindungen entwickelt und ist zusammen mit den spezifischen Simpson Strong-Tie-Verbindern belastbar, die neue Kopfform gewährleistet einen guten Sitz im Verbinder und das Vollgewinde erhöht die Tragfähigkeit, der flache Kopf ermöglicht eine bündige Oberfläche nach der Installation
