Getriebe G-U 15 variabel

28.316.04-23

prev

next

28.316.

ferGUard*silber

Anwendung: Grundsicherheit, RC 1 + RC 2

Griffhöhe mittig

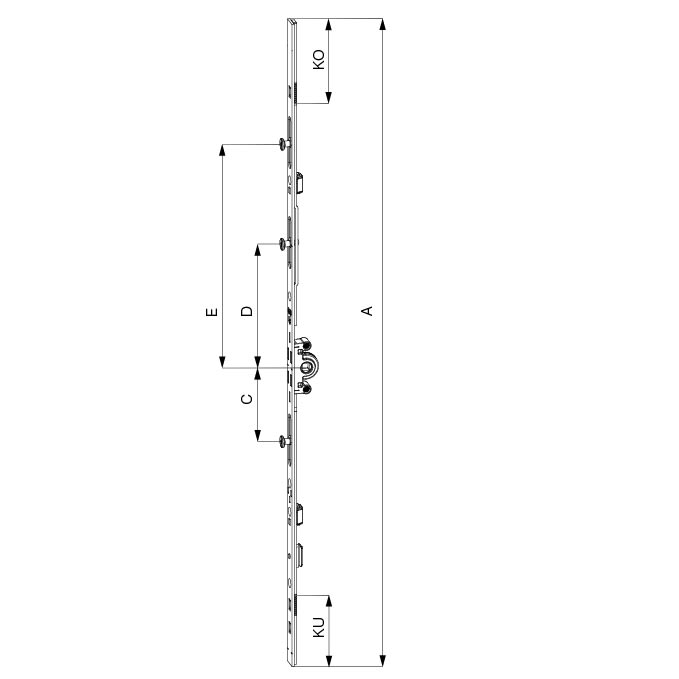

KU = Kürzbar unten

KO = Kürzbar oben

A = Stulplänge

C / D / E = Schliesszapfenhöhe, ab Mitte 4-kant-Nuss

Marke: G-U
Material: Stahl
Oberfläche: verzinkt

Downloads

7 Ausführungen


28.316.04 Stück	Stahl	verzinkt	480-590	270	55 / 55 / - / - / -	G-22080-00-0-1
28.316.08 Stück	Stahl	verzinkt	591-750	430	80 / 80 / - / - / -	G-22081-00-0-1
28.316.09 Stück	Stahl	verzinkt	751-1200	880	225 / 225 / - / 145 / -	G-22082-00-0-1
28.316.11 Stück	Stahl	verzinkt	951-1450	1130	250 / 250 / - / 145 / -	G-22083-00-0-1
28.316.14 Stück	Stahl	verzinkt	1201-1700	1380	250 / 250 / 240 / 145 / -	G-22084-00-0-1
28.316.16 Stück	Stahl	verzinkt	1451-1950	1630	250 / 250 / 365 / 210 / -	G-22085-00-0-1
28.316.23 Stück	Stahl	verzinkt	1951-2450	2130	250 / 250 / 490 / 210 / 688	G-22086-00-0-1
