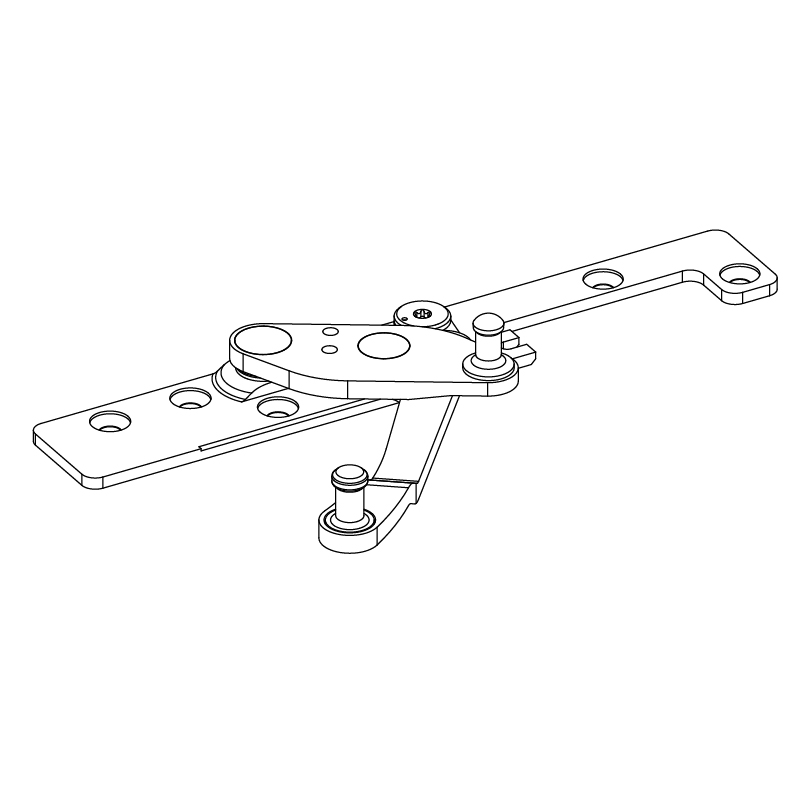

Ecklager Drehflügel 3-flügelig G-U UNI-JET SCF (verdecktliegende Bandseite)
28.293.09-10+13-14, Abbildung = rechts
Ecklager Drehflügel 3-flügelig G-U UNI-JET SCF (verdecktliegende Bandseite)
28.293.
für Holz- u. Kunststofffenster, Grundsicherheit, hellverzinkt ferGUard*silber, Flügelgewicht bis 80 kg (unbedingt Anwendungsdiagramme beachten)
- Für Kunststofffenster mit Nutlage 9 und 13 mm
- Für Holzfenster mit Falzluft 12 - 13 mm, Nutlage 13 mm, Rahmenfalztiefe 24 oder 30 mm
- Für Holzfenster mit Falzluft 12 - 13 mm, Nutlage 9 mm, Rahmenfalztiefe im Bereich des Scherenbandes mindestens 24 mm (siehe Zeichnung 0-47106)
Anwendungsbereich: FFB 250 - 1400 mm, Flügelgewicht max. 80 kg
- Für die Montage am Holzfenster sind je Ecklager 5 Stück spezielle Beschlagschrauben zu verwenden, siehe Zubehör.
- Bei Kunststofffenstern sind profilspezifische Unterlagen für Scherenarm und Ecklager erforderlich (je Bandseite 1 x links und 1 x rechts), siehe Zubehör.
- Nutlage
- 9 + 13 mm
Unterlagen für Ecklager und Scherenarme G-U UNI-JET SCF bei Kunststoffsystemen
Aus Kunststoff grau
Je Bandseite wird ein Stück in links und rechts benötigt
Sonderschraube für Weichhölzer UNI-JET SCF (verdecktliegende Bandseite)
Sonderschraube SCF 4.5 x 38 mm, Torx 20, mit zylindrischem Schaftanteil
Zwingend erforderlich für die Verschraubung der Ecklager und Scherenarme bei Hölzern mit geringer Rohdichte (Weichhölzer), die nicht in der Lage sind, die hohen Flügelgewichte abzutragen
