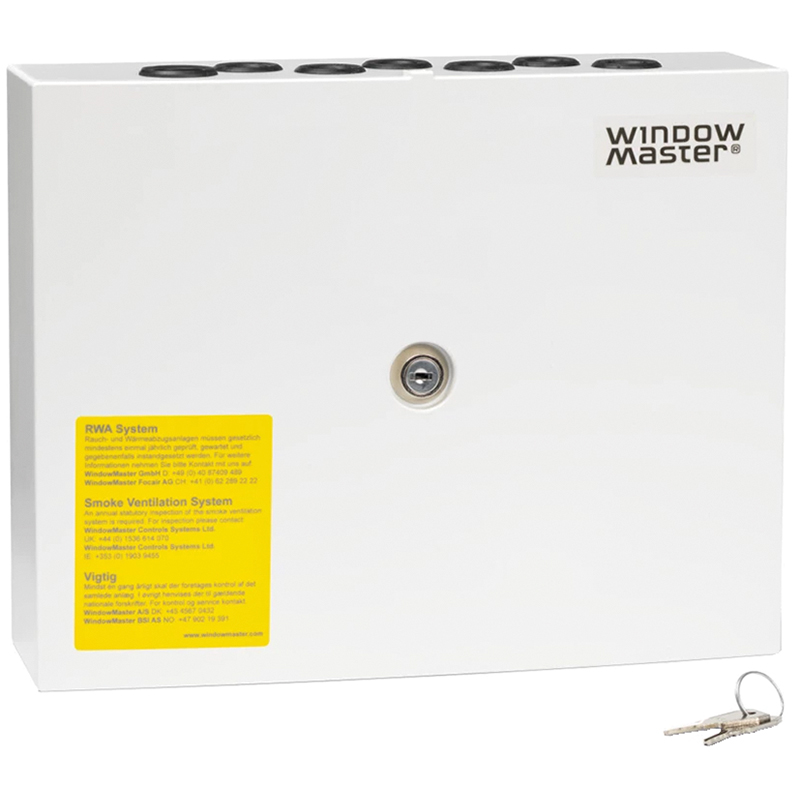

RWA-Kompaktzentrale WINDOWMASTER WSC 104
26.060.00
RWA-Kompaktzentrale WINDOWMASTER WSC 104
26.060.
Kompaktzentrale zur Ansteuerung von Antrieben für die Funktion Rauchabzug, kombiniert mit täglicher Lüftung, Ansteuerung von 24 V DC Fensterantrieben bis 4A, die RWA-Kompaktzentrale öffnet die Fensterantriebe, ist geeignet für kleinere Bauobjekte, wie z.B. Treppenhaus-Entrauchungsanlagen, kleine Sporthallen, Gaststätten etc., durch Verknüpfen mehrerer Steuerungen lassen sich auch grössere Bauobjekte in einem dezentralen System realisieren, zertifiziert nach EN 12101-10
Eingangsspannung: 230 V AC ±10 %
Ausgangsspannung: 24 V DC
IP-Schutzart: IP30
Notstromversorgung: >72 h
Farbe: verkehrsweiss RAL 9016
B x H x T: 224 x 283 x 85 mm
Lieferumfang:
- Endmodul Antrieb WSA 514
- RWA-Kompaktzentrale WSC 104 mit 2 Notstromakkus 12 V / 3,4 Ah (WSA 003)
- 4 10kOhm Widerstände
- Antriebe siehe 26.062. und 26.063.
- Zubehör siehe 26.065. und 26.066.
- Weitere Ausführungen ab Werk.
- Technische Änderungen vorbehalten.
- Marke
- Windowmaster
- Ausgangsstrom
- 4 A
- Lüftungsgruppen
- 1
- RWA-Gruppen
- 1
- Fabriknummer
- WSC 104 S 0101
RWA Hauptbedienstelle WINDOWMASTER WSK 501
RWA-Hauptbedienstellen, Kunststoff Gehäuse, für die RWA-Zentrale Typ WSC 310, WSC 320, WSC 520, WSC 540 und WSC 560. Rauchmelder und Lüftungstaster kann an der RWA-Bedienstelle angeschlossen werden.
RWA-Hauptbedienstelle mit:
- Datenkommunikation (RWA-Bedienstellenbus)
- Anschluss für Rauchmelder unf Lüftungstaster
- Akustische Stör- und Alarmmeldung - bei Öffnung der Tür wird das akustische Signal unterbrochen.
- Farbige LEDs dienen der Anzeige einer Brandauslösung oder dem - - Zustand der Gesamtanlage
Lieferumfang: RWA-Bedienstelle WSK 501, Schlüssel und Labels mit Text "Rauchabzug" in 18 Sprachen
Lüftungstaster UP WINDOWMASTER WSK 100
Das Signal des Lüftungstasters ist in RWA-Zentralen zweitrangig, d.h. Signale von Rauchmeldern, Handsteuereinrichtungen und externen Brandmeldeanlagen haben ungeachtet des vom Lüftungstaster ausgelösten Betriebszustandes Vorrang. Der Lüftungstaster ist an alle WindowMaster Lüftung- und RWA-Zentralen anzuschliessen. Taster ohne mechanische Verriegelung.
Lüftungstaster UP WINDOWMASTER WSK 300
Der Lüftungstaster ist zum manuellen Öffnen bzw. Schliessen elektromotorisch betätigter Fenster, Klappen oder Lichtkuppeln notwendig. Das Signal des Lüftungstasters ist in RWA-Zentralen zweitrangig, d.h. Signale von Rauchmeldern, Handsteuereinrichtungen und externen Brandmeldeanlagen haben ungeachtet des vom Lüftungstaster ausgelösten Betriebszustandes Vorrang. Der Lüftungstaster ist an alle WindowMaster Lüftung- und RWA-Zentralen anzuschliessen. Taster ohne mechanische Verriegelung.
Kabel WINDOWMASTER WLL 822
für 2 WMX Antriebe, für natürliche Lüftung und RWA
Kabellitze: 3 x 0,75 mm²
Material: Silikon
Farbe: Grau
Verlängerungskabel WINDOWMASTER WLL 831
für 1 WMX Antrieb, für natürliche Lüftung und RWA, montiert mit Fast-on Stecker
Kabellitze: 3 x 0,75 mm²
Material: Silikon
Farbe: Grau
Anschlusskabel WINDOWMASTER WLL 833
für 1 WMX Antrieb, für natürliche Lüftung und RWA, montiert mit Fast-on Stecker
Kabellitze: 3 x 0,75 mm²
Material: Silikon
Farbe: Grau
