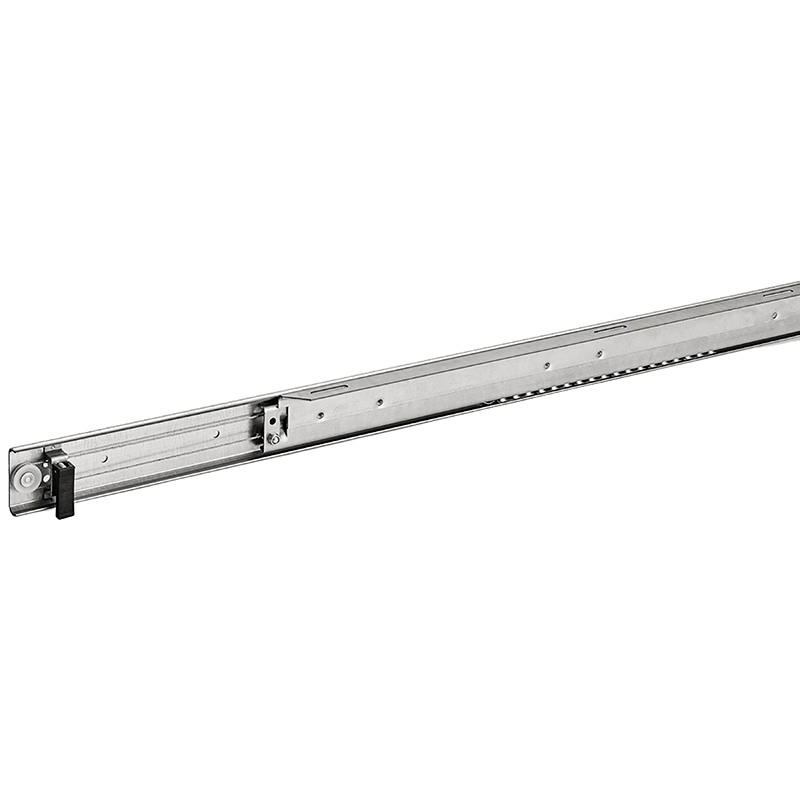

Tischauszug PÖTTKER Steel Frontslide 77
48.252.05-06
Tischauszug PÖTTKER Steel Frontslide 77
48.252.
Ein zuverlässiger Beschlag Tischauszug bildet die Grundlage für hochwertige und langlebige Ausziehtische. Der Steel Frontslide 77 wurde speziell für ungeteilte Tischplatten entwickelt und überzeugt durch eine stabile Konstruktion aus 2 mm starkem Stahl. Mit einer Belastbarkeit von bis zu 115 kg und einem kugelgelagerten System bietet dieser Auszug höchsten Komfort bei der Nutzung. Die einfache Montage an der Zarge ermöglicht einen sicheren Halt und sorgt für optimale Funktionalität im täglichen Einsatz.
Planungshinweis: Für die Berechnung der Einlagegrösse ist vom Fahrweg die Fussstärke in Abzug zu bringen
- Marke
- Pöttker
- Produktart
- Tischauszug
- Material
- Stahl
- Oberfläche
- verzinkt
- für Einlegeplatten
- 2 x 500 mm
- Tragkraft
- 115 kg
Traverswinkel PÖTTKER für Tischauszüge 77 mm
Der Traverswinkel für Tischauszüge mit einer Einbauhöhe von 77 mm wurde speziell entwickelt, um eine stabile und langlebige Verbindung zwischen Auszug und Rahmen zu gewährleisten. Gefertigt aus robustem Stahl, bietet dieses Bauteil höchste Zuverlässigkeit und Präzision. Es ist sowohl für die linke als auch für die rechte Seite verfügbar und damit flexibel einsetzbar.
Klappmechanik zu Tischauszüge
einfaches System um Einlegeplatten schnell und sauber zu versorgen
für 1 Klappmechanik wird benötigt:
- 1 Rohr 1517 mm
- 2 Rohrlager
- 2 Kunststoffschellen (bei Einlegeplatten bis 500 mm)
- 1 Auflagewinkel 190 mm
- 2 Scharniere für Plattenstärke 18 - 38 mm (44.652.05-09)
Tischplattenverbinder mit Haken TACO T2
Kunststoff schwarz, der Tischverbinder ermöglicht schnell und einfach das Verbinden mehrerer Tische in verschiedensten Anordnungen und lässt sich einklappen, wenn er nicht gebraucht wird, flache Bauweise, jederzeit nachrüstbar, mit Schrauben
Tischhaken
Druckguss vernickelt, für Auszugstische, als Arretierung wird eine Schraube Ø 4 mm verwendet, ohne Schrauben
Spannverschluss
Stahl verzinkt, mit Kloben zum Anschrauben, für Auszugstische, kann in geöffneter Position flach unten am Tischblatt fixiert werden
ohne Schrauben
Kistenverschluss CHARMAG 3410
Stahl verzinkt, mit Plombierloch,
Bügelstärke 5 mm, Bügelbreite 45 mm, ohne Kloben
Kistenverschluss CHARMAG 3425
Stahl verzinkt, mit Öse für Vorhangschloss,
Bügelstärke 2,5 mm, Bügelbreite 23 mm, Ösen-Ø 5,5 mm, ohne Kloben
