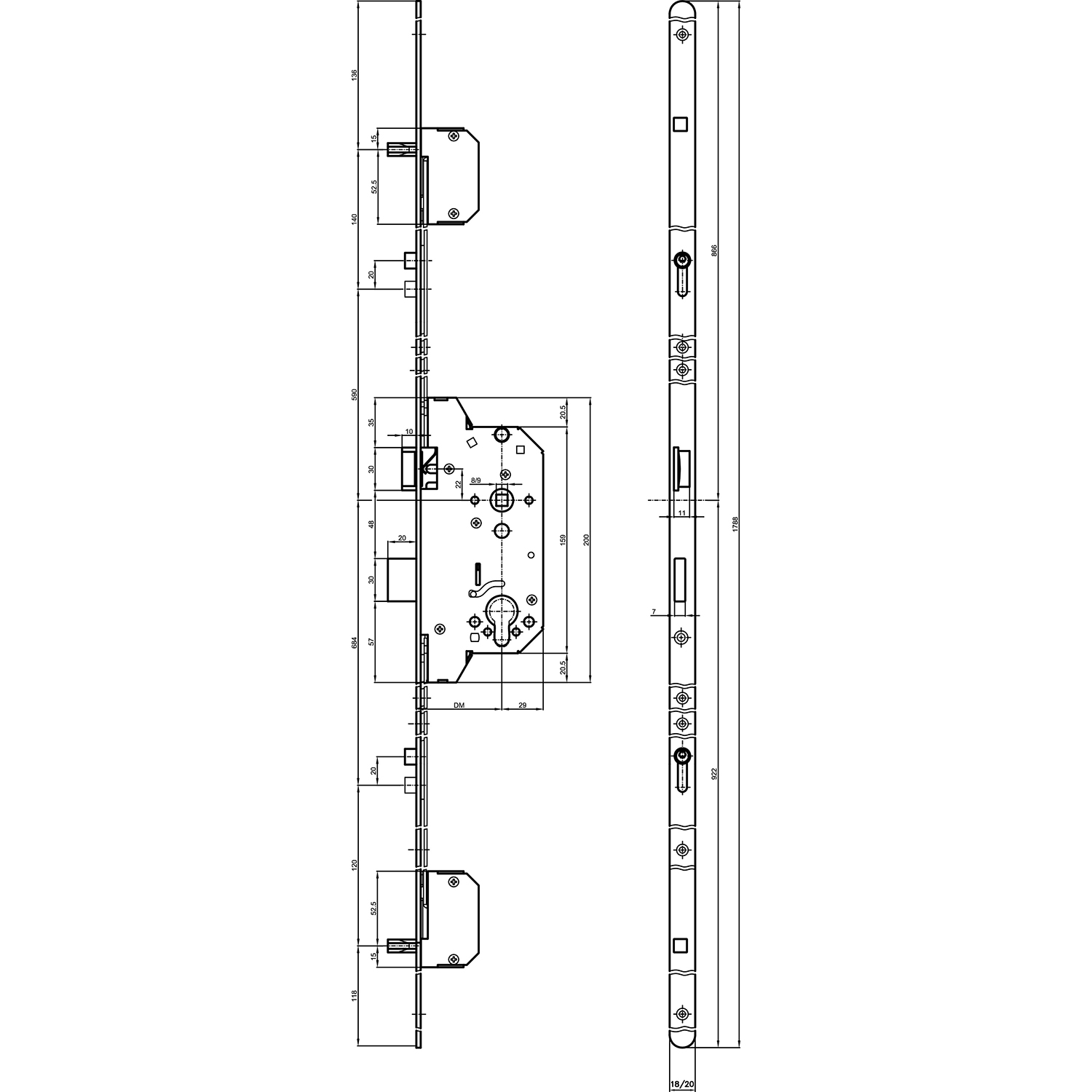

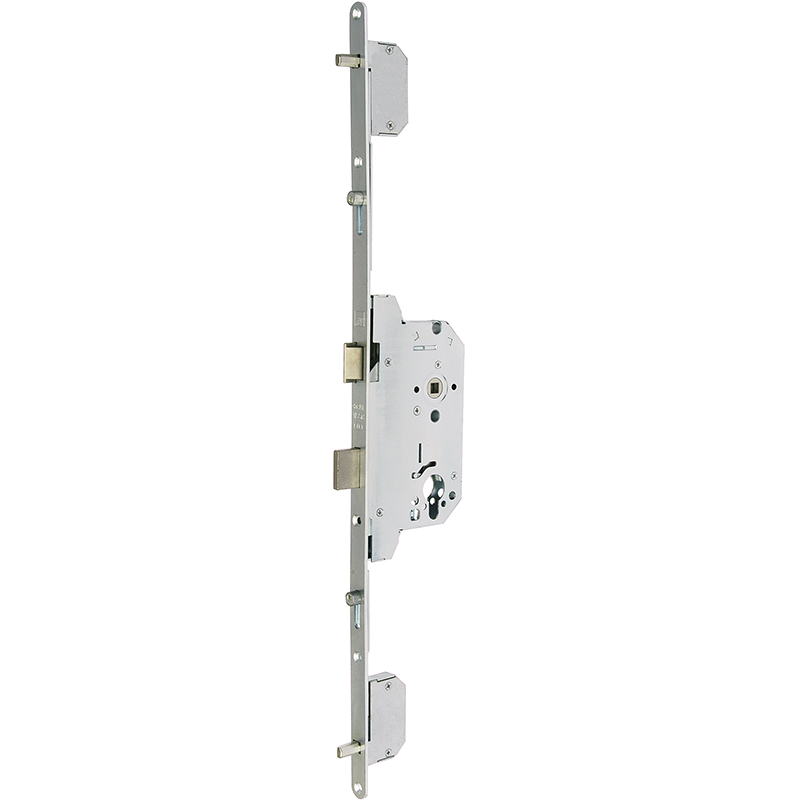

Mehrpunktverriegelung MSL BiTribloc 1854
14.118., 14.119., Abbildung = DIN links
Mehrpunktverriegelung MSL BiTribloc 1854
14.118.
6-Punkt-Verriegelung durch Hauptriegel, 2 Riegelbolzen und 2 verstellbaren Rollzapfen und Fallenblockierung, mit Zwangsnuss, mit Stahlfalle, Riegel aus gehärtetem Spezialstahl, 1-tourig, Riegelvorschub 20 mm, mit automatischer Drückerrückstellung, ohne Wechselfunktion
- Schliessblech siehe 14.127. bis 14.129.
- Neue umstellbare Schlossserie 30740 BiTribloc siehe 14.137.16-88 (Schlossfalle neu mittig)
- Schrauben für Stulpbefestigung SK Ø 4 mm.
- Schliessvorgang:
Drückerbewegung nach oben / beide Rollzapfen in verriegelter Position, Schlüsseldrehung in Schliessrichtung / Riegel und die 2 Riegelbolzen ausgestossen und blockiert. - Öffnungsvorgang:
Schlüsseldrehung in Öffnungsrichtung / alle Riegel eingezogen, Falle und beide Rollzapfen entriegelt, Drückerbewegung nach unten, beide Rollzapfen in offener Position, Falle eingezogen.
- Marke
- MSL
- Produktart
- Mehrpunkteverriegelung
- Bedienung
- Drückerbedient
- Türart
- Holz
- Anzahl Flügel
- 1-flüglig
- Verriegelung
- manuell
- Brandschutznorm
- geprüft
- Funktion
- mechanisch
- Ausschnitt
- RZ
- Anschlagsrichtung
- DIN rechts
- Nuss
- 9
- Stulpbreite
- 18 mm
- Stulplänge
- 1788 mm
- Stulpart
- Rund
- Widerstandsklasse
- ES2 / RC3
- Fabriknummer
- 1854.2
Rundstulpverlängerung MSL 1868.18/20, zu Mehrpunktverriegelungen
Edelstahl matt, zum Abdecken der durchgehenden Nut, einseitig kürzbar
Lappenschliessblech MSL 1870.16, eckig
Edelstahl matt, mit Ausschnitt für Riegel und Falle, universal DIN rechts und DIN links verwendbar, ohne Schrauben
Lappenschliessblech MSL B-1854.313/323, abgerundet
Edelstahl matt, mit Ausschnitt für Riegel und Falle, ohne Schrauben
Einfrässchliessblech MSL 1870.17, U-Form
Edelstahl, mit Ausschnitt für Riegel und Falle, universal DIN rechts und DIN links verwendbar, ohne Schrauben
Einfrässchliessblech MSL 1870.19/19, U-Form
Edelstahl, mit Ausschnitt für Riegel und Falle, für Euronut, universal DIN rechts und DIN links verwendbar, ohne Schrauben
Profil-Einfrässchliessleiste MSL B-1854 ProfiFlex zu Mehrpunktverriegelung BiTribloc
Edelstahl matt, Fallenverstellmodul Stahl vernickelt, verstellbar -1 bis +2 mm, mit Ausschnitt für Riegel und Falle sowie für Riegelbolzen und Rollzapfen, mit Selbstbohrschrauben für Diagonalverschraubung
