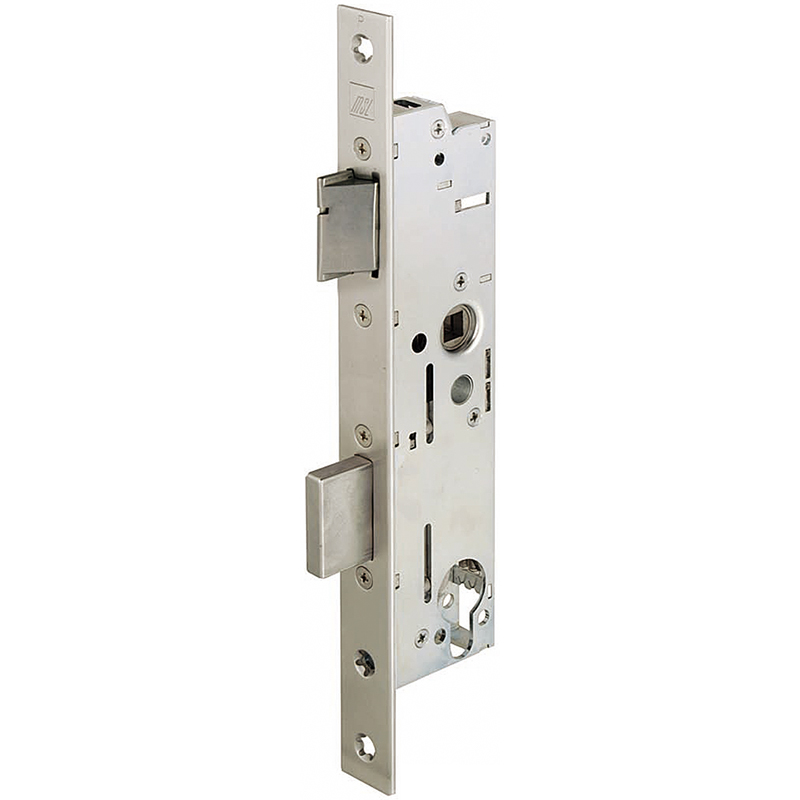

Panik-Einsteckschloss MSL Delta 19544 PE-SV, für Rohrrahmenprofil, mit Eckstulp 24 x 270 mm Edelstahl matt

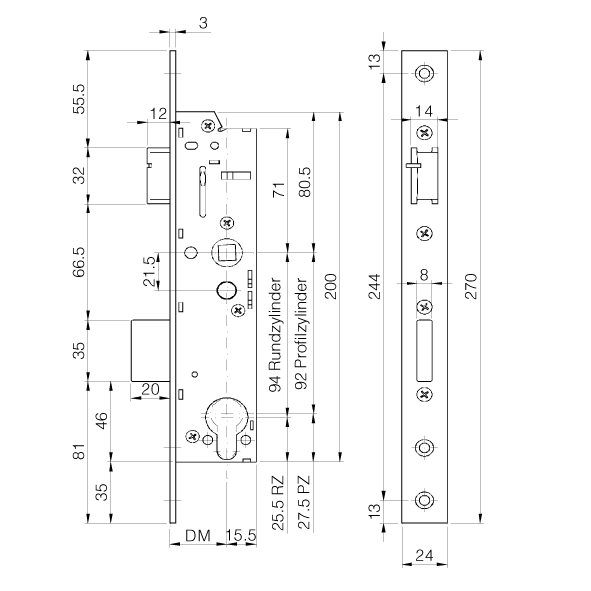

17.225.52-86, Abbildung = DIN links

17.225.

mit Selbstverriegelung, Riegel 1-tourig, Riegelvorschub 20 mm, Falle, Riegel und Nuss aus Edelstahl, durchgehende Nuss 9 mm, mit Wechselfunktion, Mitte Nuss bis Oberkante Schlosskasten 80,5 mm

Schliessblech siehe 17.224.

Schrauben SK Ø 5 mm.

Marke: MSL
Produktart: Panik-Einsteckschloss
Funktion: E-SV
Bedienung: Schlüsselbedient
Anzahl Flügel: 1-flüglig
Verriegelung: Selbstverriegelung (SV)
Brandschutznorm: geprüft
Funktion: mechanisch
Distanz: 92 mm
Distanz: 94 mm
Nuss: 9
Stulpbreite: 24 mm
Stulpart: Eckig
Panikfunktion: E
Fluchtwegnorm: SN EN 179 / 1125
Widerstandsklasse: ES1 / RC2

Downloads

Information

CAD

16 Ausführungen


17.225.52 Stück	RZW	94	30	DIN rechts	9	24	Eckig	E	SN EN 179 / 1125	ES1 / RC2	10209001	DIN rechts
17.225.53 Stück	RZW	94	35	DIN rechts	9	24	Eckig	E	SN EN 179 / 1125	ES1 / RC2	10209003	DIN rechts
17.225.54 Stück	RZW	94	40	DIN rechts	9	24	Eckig	E	SN EN 179 / 1125	ES1 / RC2	10209005	DIN rechts
17.225.56 Stück	RZW	94	60	DIN rechts	9	24	Eckig	E	SN EN 179 / 1125	ES1 / RC2	10209009	DIN rechts
17.225.62 Stück	RZW	94	30	DIN links	9	24	Eckig	E	SN EN 179 / 1125	ES1 / RC2	10209002	DIN links
17.225.63 Stück	RZW	94	35	DIN links	9	24	Eckig	E	SN EN 179 / 1125	ES1 / RC2	10209004	DIN links
17.225.64 Stück	RZW	94	40	DIN links	9	24	Eckig	E	SN EN 179 / 1125	ES1 / RC2	10209006	DIN links
17.225.66 Stück	RZW	94	60	DIN links	9	24	Eckig	E	SN EN 179 / 1125	ES1 / RC2	10209010	DIN links
17.225.72 Stück	PZW	92	30	DIN rechts	9	24	Eckig	E	SN EN 179 / 1125	ES1 / RC2	10209020	DIN rechts
17.225.73 Stück	PZW	92	35	DIN rechts	9	24	Eckig	E	SN EN 179 / 1125	ES1 / RC2	10209022	DIN rechts
17.225.74 Stück	PZW	92	40	DIN rechts	9	24	Eckig	E	SN EN 179 / 1125	ES1 / RC2	10209024	DIN rechts
17.225.76 Stück	PZW	92	60	DIN rechts	9	24	Eckig	E	SN EN 179 / 1125	ES1 / RC2	10209028	DIN rechts
17.225.82 Stück	PZW	92	30	DIN links	9	24	Eckig	E	SN EN 179 / 1125	ES1 / RC2	10209021	DIN links
17.225.83 Stück	PZW	92	35	DIN links	9	24	Eckig	E	SN EN 179 / 1125	ES1 / RC2	10209023	DIN links
17.225.84 Stück	PZW	92	40	DIN links	9	24	Eckig	E	SN EN 179 / 1125	ES1 / RC2	10209025	DIN links
17.225.86 Stück	PZW	92	60	DIN links	9	24	Eckig	E	SN EN 179 / 1125	ES1 / RC2	10209029	DIN links
