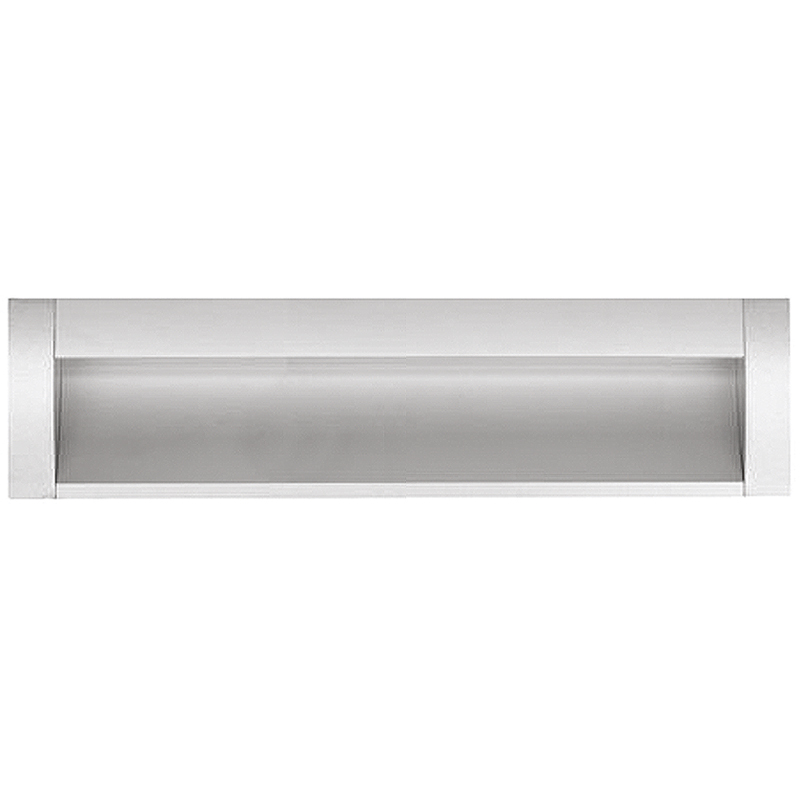

Einlass-Profilgriff
09.088.
Aluminium, ohne Schrauben
- Einlass-Profilgriff zum Zuschneiden siehe 09.088.51+55
- Schrauben M4 siehe 67.059. und 67.060.02-04

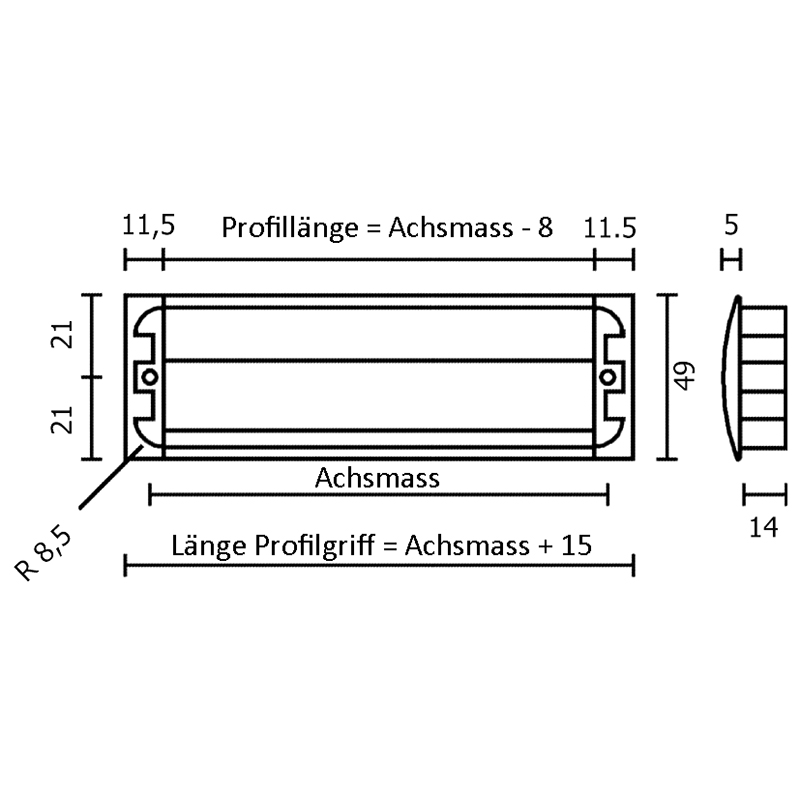

- Ausfräsung: Länge = Achsmass + 9 mm, Breite = 42 mm, Tiefe = 14,5 mm.
- Produktart
- Muschelgriff
- Form
- eckig
- Breite
- 175 mm
- Höhe
- 49 mm
- Stärke
- 5 mm
- Einlassbreite
- 42 mm
- Einlasshöhe
- 169 mm
- Einlasstiefe
- 14 mm
- Achsmass
- 160 mm
- Material
- Aluminium
Befestigungsschraube M4 mit flachem Kopf 1,2 mm
Stahl vernickelt, mit Pozidriv-Kreuzschlitz
