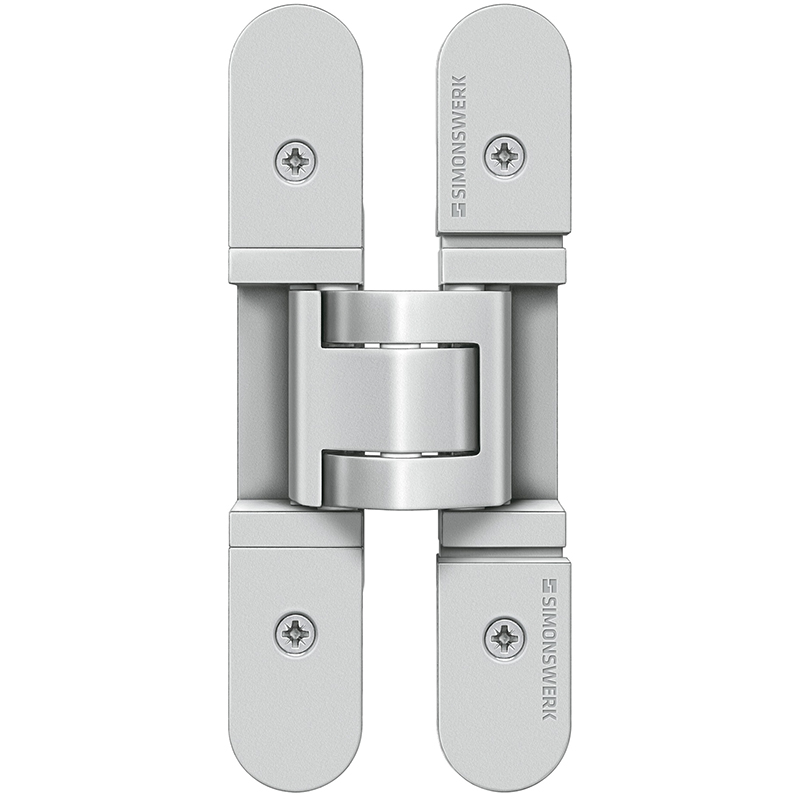

Objektband SIMONSWERK TECTUS TE 527 3D

10.401.03

prev

next

10.401.

Stahl edelstahlfinish, komplett verdeckt liegend, für ungefälzte Türen an Holz- und Stahlzargen, 3-dimensionale Verstellmöglichkeit, Seiten- und Höhenverstellung ±3 mm, Andruck ±1 mm, wartungsfreie Gleitlagertechnik, Öffnungswinkel bis 180°, Tragkraft bei 2 Band ca. 120 Kilo

Befestigungsplatten für Futterzargen siehe 10.402.23
Aufnahmeelemente für Stahlzargen siehe 10.402.73
Fräser-Ø 24 mm siehe 88.650.24
Universal-Fräsrahmen siehe 99.150.
Frässchablonen siehe 99.151.
Schrauben SK Ø 5 mm.

Brandschutznorm: geprüft
Marke: Simonswerk
Produktart: Objektband

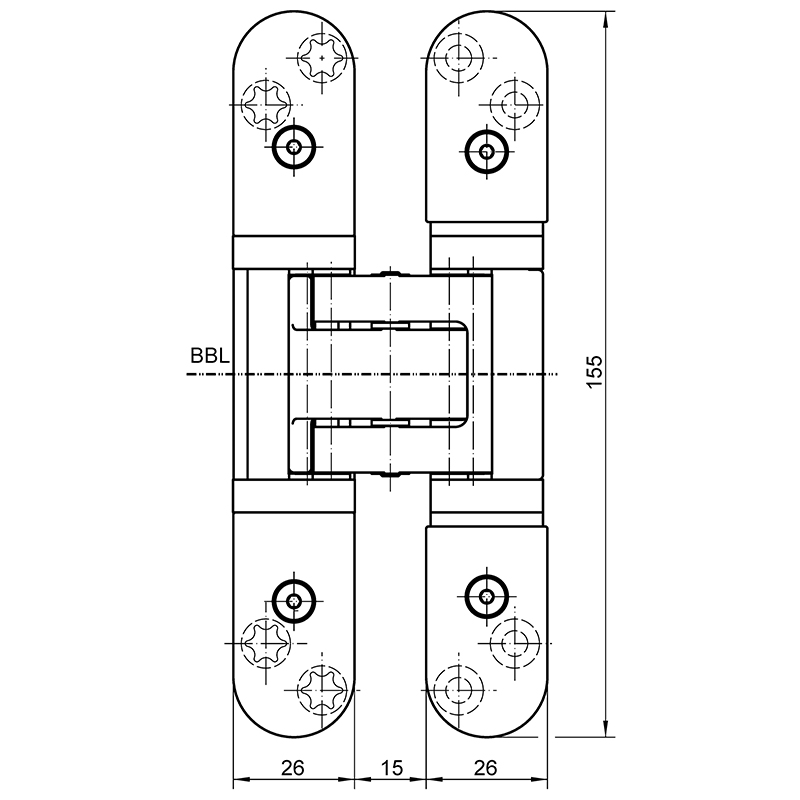

Lappenhöhe: 155 mm
Flügelgewicht max.: 120 kg
Modell: Tectus TE
Material: Stahl
Oberfläche: edelstahlfinish
Fabriknummer: 5 400562 0 12602

1 Ausführung

Befestigungsplatte SIMONSWERK TECTUS, für Futterzarge

Stahl verzinkt, mit Distanzplättchen für Futterstärken 22 - 28 mm

Aufnahmeelement SIMONSWERK TECTUS, für Stahlzarge

undefined

Universalfräsrahmen SIMONSWERK

universelle Anschlaghilfe bestehend aus:

1 Universalrahmen und 1 Spannvorrichtung

Frässchablone SIMONSWERK TECTUS

zur Montage von Simonsbänder Tectus mit Universalfräsrahmen 99.150., Anlaufring-Ø 30 mm
