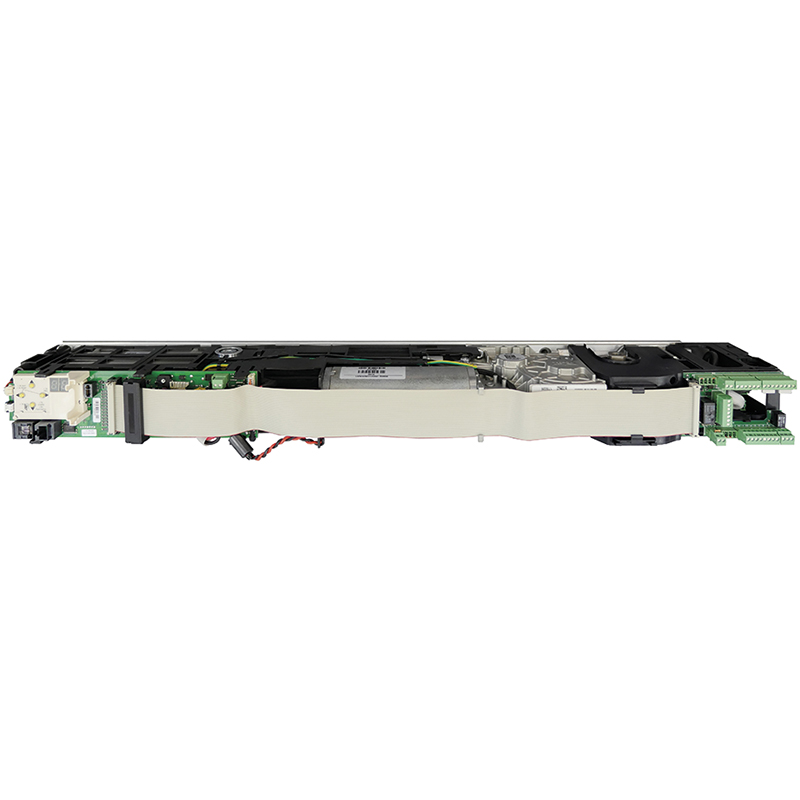

Drehflügeltürantrieb ED 250 EN 4-7
13.052.13+17
Drehflügeltürantrieb ED 250 EN 4-7
13.052.
Elektromechanischer Drehflügeltürantrieb im XEA Design, zuverlässige Funktion durch aktive selbstlernende Windlastregelung mit motorischer Schließunterstützung, geeignet für die Verwendung an Flucht- Rettungswegen und allgemeinen Türen, ein- oder zweiflüglig, Push & Go oder Power Assist Unterstützung, Serviceintervallanzeige
Flügelgewicht bis: 400 Kilo abnehmend gemäss Flügelbreite und Gewicht,
Montagearten: Sturzmontage, DIN links / rechts, Bandseite / Bandgegenseite,
Türbreite: 1-flüglig 700 - 1600 mm, 2-flüglig 1400 - 3200 mm, Türbreite Brandschutztüren: 1-flüglig 700 - 1400 mm, 2-flüglig 1400 - 1800 mm,
Grösse: Länge 700 mm, Höhe 70 mm, Tiefe 130 mm,
Gewicht: 12 Kilo
Öffnungswinkel: max. 95° bis 110° je nach Montageart,
Sturztiefe: Gleitschiene -30 bis +30 mm, Gestänge 0 - 500 mm
Leistungen:Spannungsversorgung 230 VAC (Wechselstrom) Leistungsaufnahme 240 Watt Spannungsversorgung für externe Verbraucher 24 VDC 1,5A (Wechselstrom)
- Upgrade Cards ED 250 siehe 13.052.15-16
- Radarbewegungsmelder siehe 17.450.
- Aktivinfrarot-Präsenzmelder siehe 17.451.
- Flatscan SW Sicherheitssensor siehe 17.460.01-03
- Programmschalter siehe 17.460.07-09
- Funkempfänger BRC-R siehe 17.460.27
- Brandschutzzulassung:
- drückend, mit Normalgestänge 13.052.43-44, 47-48
- ziehend, mit Gleitschienenset 13.052.57-58 CPD
- Marke
- DormaKaba
Drehflügeltürantrieb ED 250 EN 4-7
Elektromechanischer Drehflügeltürantrieb im XEA Design, zuverlässige Funktion durch aktive selbstlernende Windlastregelung mit motorischer Schließunterstützung, geeignet für die Verwendung an Flucht- Rettungswegen und allgemeinen Türen, ein- oder zweiflüglig, Push & Go oder Power Assist Unterstützung, Serviceintervallanzeige
Flügelgewicht bis: 400 Kilo abnehmend gemäss Flügelbreite und Gewicht,
Montagearten: Sturzmontage, DIN links / rechts, Bandseite / Bandgegenseite,
Türbreite: 1-flüglig 700 - 1600 mm, 2-flüglig 1400 - 3200 mm, Türbreite Brandschutztüren: 1-flüglig 700 - 1400 mm, 2-flüglig 1400 - 1800 mm,
Grösse: Länge 700 mm, Höhe 70 mm, Tiefe 130 mm,
Gewicht: 12 Kilo
Öffnungswinkel: max. 95° bis 110° je nach Montageart,
Sturztiefe: Gleitschiene -30 bis +30 mm, Gestänge 0 - 500 mm
Leistungen:Spannungsversorgung 230 VAC (Wechselstrom) Leistungsaufnahme 240 Watt Spannungsversorgung für externe Verbraucher 24 VDC 1,5A (Wechselstrom)
Upgrade Card ED 250
Upgrade-Card Full-Energy - blau transparent
mit Nutzung der Upgrade-Card Full-Energy steht der volle Einstellbereich der Parameter Öffnungs- und Schliessgeschwindigkeit sowie Öffnungs- und Schliesskraft zur Verfügung, die Verwendung in 2-flügligen Anlagen ist möglich
Upgrade-Card Brandschutz - rot
Bei Einsatz im vorbeugendem Brandschutz an Rauch- und Feuerschutztüren gemäss Richtlinien für Feststellanlagen ist Upgradecard mit Rauchmelderanschluss erforderlich.
Upgrade-Card Professional - grün
Für erweiterte Offenhaltezeit 180s, mit Flip-Flop-Funktion, mit Ansteuerung einer einzelnen Flügeltüre (nur bei 2-flügligen Türen), mit Evakuierungs-Funktion EVAC, mit Rauchabzugs/Druckbelüftungsfunktion SPV
Upgrade-Card DCW - gelb
Erweiterung des Antriebs durch DCW Bus Anschlussmöglichkeiten, Anschluss von selbstverriegelnde Panikschlösser, Anschluss von Schlüsselschalter ST 32 DCW
Upgrade-Card barrierefreies WC - schwarz
Verkleidung Basic ED 100 / ED 250
Aluminiumverkleidung für einen einflügligen Drehflügelantrieb, silberfarbig
Integrierte Schliessfolgeregelung ED 100 / ED 250
mechanische Schliessfolgeregelung für ED 100 und ED 250
Normalgestänge ED 100 / ED 250
Gestänge für Montageart Bandseite Drückend, für ED 100 und ED 250 bis einer Sturztiefe 0 - 500 mm
Gleitschienenset ED 100 / ED 250
Gleitschiene für Montage ziehend und drückend, für ED 100 und ED 250 bei einer Sturztiefe von -30 bis +60 mm
Elektro-Türöffner effeff 118Q, für Drehflügelantrieb
Arbeitsstrom-Türöffner für Drehflügelantrieb mit Radiusfalle und schwacher Fallenfeder, Türe kann nur während der Kontaktgabe (Impuls) geöffnet werden, bei Wechselstrom-Betrieb Summton hörbar (Dauerbetrieb mit Gleichstrom möglich), FaFix Verstellbereich 3 mm, Modell mit mechanischer Entriegelung ist für manuelle Tagesentriegelung, symmetrische Bauform, universal DIN rechts und DIN links einsetzbar, für senkrechten und waagrechten Einbau, Festigkeit gegen Aufbruch 3750 N, ohne Schliessblech
Elektro-Türöffner effeff 118EQ, für Drehflügelantrieb
Arbeitsstrom-Türöffner für Drehflügelantrieb mit Radiusfalle und schwacher Fallenfeder, Türe kann nur während der Kontaktgabe (Impuls) geöffnet werden, bei Wechselstrom-Betrieb Summton hörbar (Dauerbetrieb mit Gleichstrom möglich), FaFix Verstellbereich 3 mm, Modell mit mechanischer Entriegelung ist für manuelle Tagesentriegelung, symmetrische Bauform, universal DIN rechts und DIN links einsetzbar, für senkrechten und waagrechten Einbau, Festigkeit gegen Aufbruch 3750 N, ohne Schliessblech
Flatscan SW Sicherheitssensor
Laserscanner zur Absicherung des Drehbereichs automatischer Drehflügeltüren auf Band- und Bandgegenseite gemäss DIN 18650 / EN 16005, zusätzlicher Schutz der Nebenschliesskante im Bereich der Türbänder (Fingerschutz gemäss TÜV Zertifikat unter Beachtung der Restrisiken)
Lieferumfang Set: Anschlussleitung 2,5 m, Verbindungsleitung Band- und Bandgegenseite und Wellschlauch schwarz 650 mm, Schutzklasse IP 54, Montagesockel + 7 mm
Lieferumfang Einzel-Scanner: Anschlussleitung 2,5m und Wellschlauch schwarz 650 mm, Schutzklasse IP 54, Montagesockel + 7 mm
