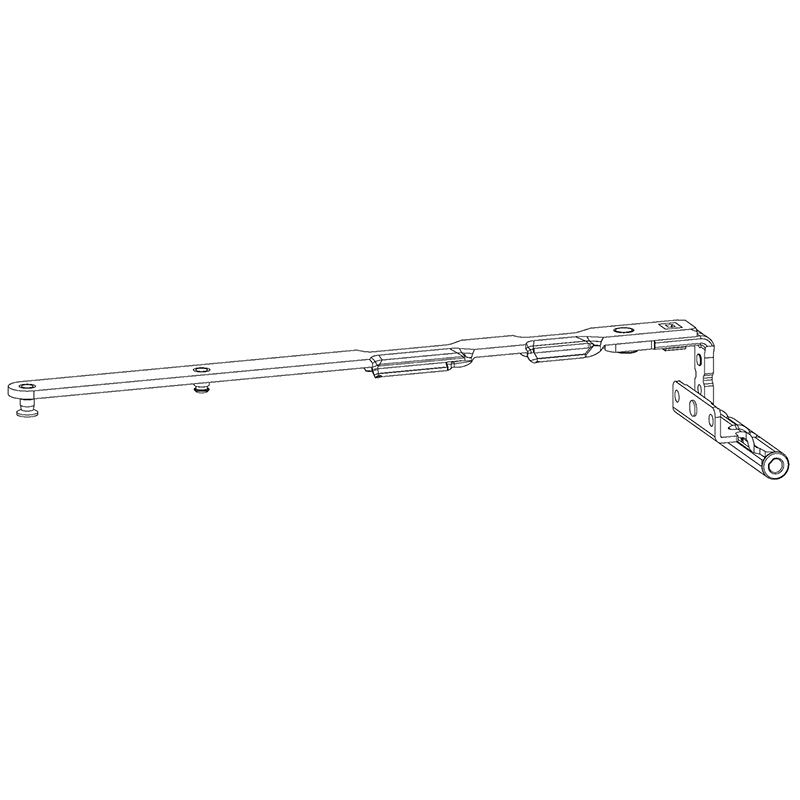

Bras de compas OB G-U UNI-JET M6, bois double pot
28.578.31-74
Bras de compas OB G-U UNI-JET M6, bois double pot
28.578.72
zingué clair ferGUard*argent, pour fenêtres en bois avec perçage pour double pot, sécurité de base jusqu'à RC3, poids de vantail jusqu'à 150 kg (observer les diagrammes d'application), utilisable à gauche et à droite en tournant et enclenchant fiche de compas, réglage latéral +3,5 / -3 mm, réglage de la pression +/-1 mm
- Largeur fond battue (LFB) 280-1600 mm
- Jeu de la feuillure 4 + 12 mm
- Axe 9 + 13 mm, largeur de recouvrement 15, 18 + 20 mm
- Important : à partir de LFF 1301-1600 mm ou LFF 1201-1600 mm et poids du vantail > ; 100 kg avec compas supplémentaire 28.243.00
- Autres largeurs de recouvrement et positions des rainures sur demande.
Prix par 1 | Pack 10
- Axe
- 13 mm
- Jeu
- 12
- LFB
- 501-750 mm
- Marque
- G-U
- Numéro d'usine
- 6-40237-20-0-1
- Recouvrement
- 20 mm
Têtière de compas OB (TBT) pour G-U UNI-JET D, M + S
galvanisé clair ferGUard*argent, fixation centrale, sécurité de base jusqu'à RC3, pour une largeur de feuillure de vantail (FFB) de 280-400 mm, des renvois d'angle avec des longueurs d'ailes plus courtes sont nécessaires, pour des vantaux plus bas et selon le nombre de vantaux (un ou deux vantaux), une fonction de rotation oscillo-battante ou de basculement n'est éventuellement pas possible, voir tableau
