Charnière à encastrer GRASS® Tiomos 155° Plus Click-on, gabarit de perçage 45 / 9,5

44.012.51-68

44.012.

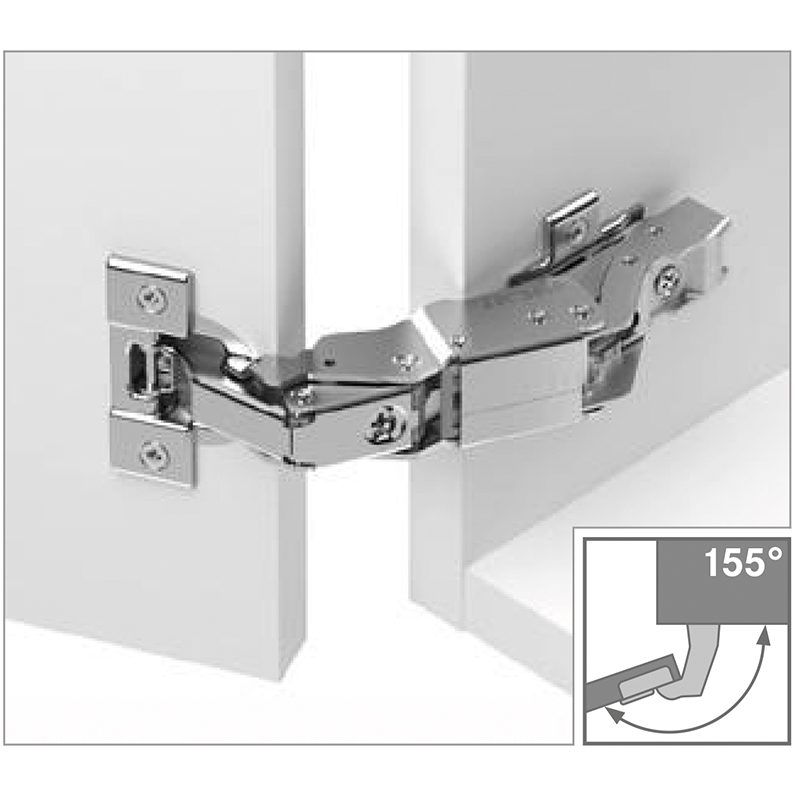

Cette charnière à 155° séduit par sa conception compacte et particulièrement robuste, tout en occupant un encombrement réduit dans le meuble. Le réglage pratique de la profondeur à l'aide d'une vis sans fin, ainsi que la possibilité de réglage en 3 dimensions, combinés à la plaque de montage adaptée, permettent un ajustement précis et simple de la porte. Grâce à son grand angle de fermeture et à sa force de fermeture élevée, cette charnière est idéale pour les armoires équipées de tiroirs intérieurs ou d'étagères coulissantes. Sa faible profondeur d'encastrement ainsi que ses jeux optimaux pour des portes d'une épaisseur allant jusqu'à 28 mm garantissent une utilisation polyvalente et fiable, sans plaque de base.

Promotion: Nouveauté
Marque: Grass
Type de produit: Charnière invisible
Angle d'ouverture: 155°

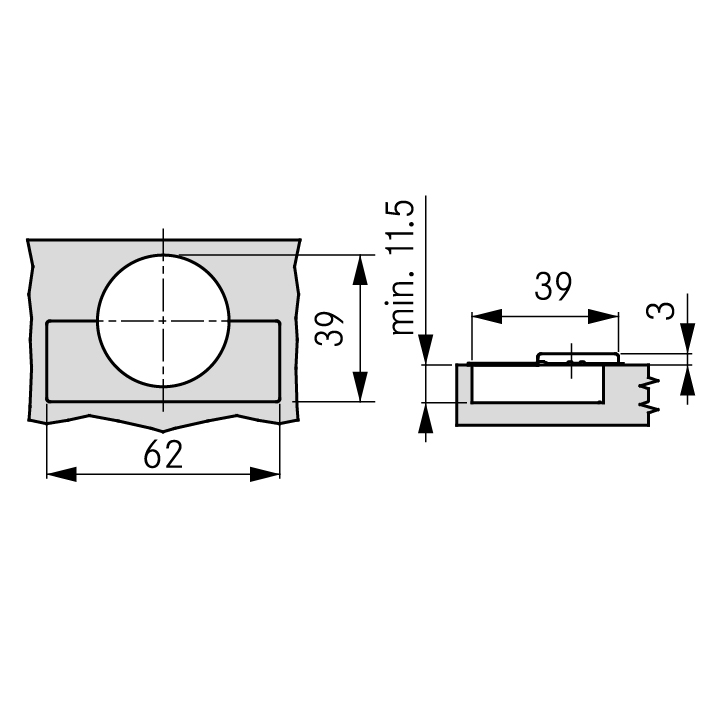

Gabarit de perçage: 45 / 9,5
Gamme de produits: Tiomos
Matériau: Acier

Downloads

Information

Notice de montage réglage

Notice de montage du limiteur d'angle

CAD

24 exécutions


44.012.51 Pièce	Charnière d'angle	155°	3	45 / 9,5	A visser	avec	avec	Tiomos	Acier	nickelé	F028122660
44.012.52 Pièce	Charnière d'angle	155°	3	45 / 9,5	A visser	sans	avec	Tiomos	Acier	nickelé	F045122670
44.012.53 Pièce	Charnière d'angle	155°	3	45 / 9,5	A visser	sans	sans	Tiomos	Acier	nickelé	F046122685
44.012.56 Pièce	Charnière centrale	155°	9,5	45 / 9,5	A visser	avec	avec	Tiomos	Acier	nickelé	F028122647
44.012.57 Pièce	Charnière centrale	155°	9,5	45 / 9,5	A visser	sans	avec	Tiomos	Acier	nickelé	F045122672
44.012.58 Pièce	Charnière centrale	155°	9,5	45 / 9,5	A visser	sans	sans	Tiomos	Acier	nickelé	F046122687
44.012.61 Pièce	Charnière d'angle	155°	3	45 / 9,5	A enforcer	avec	avec	Tiomos	Acier	nickelé	F028122302
44.012.62 Pièce	Charnière d'angle	155°	3	45 / 9,5	A enforcer	sans	avec	Tiomos	Acier	nickelé	F045122303
44.012.63 Pièce	Charnière d'angle	155°	3	45 / 9,5	A enforcer	sans	sans	Tiomos	Acier	nickelé	F046122304
44.012.66 Pièce	Charnière centrale	155°	9,5	45 / 9,5	A enforcer	avec	avec	Tiomos	Acier	nickelé	F028122650
44.012.67 Pièce	Charnière centrale	155°	9,5	45 / 9,5	A enforcer	sans	avec	Tiomos	Acier	nickelé	F045122675
44.012.68 Pièce	Charnière centrale	155°	9,5	45 / 9,5	A enforcer	sans	sans	Tiomos	Acier	nickelé	F046122690

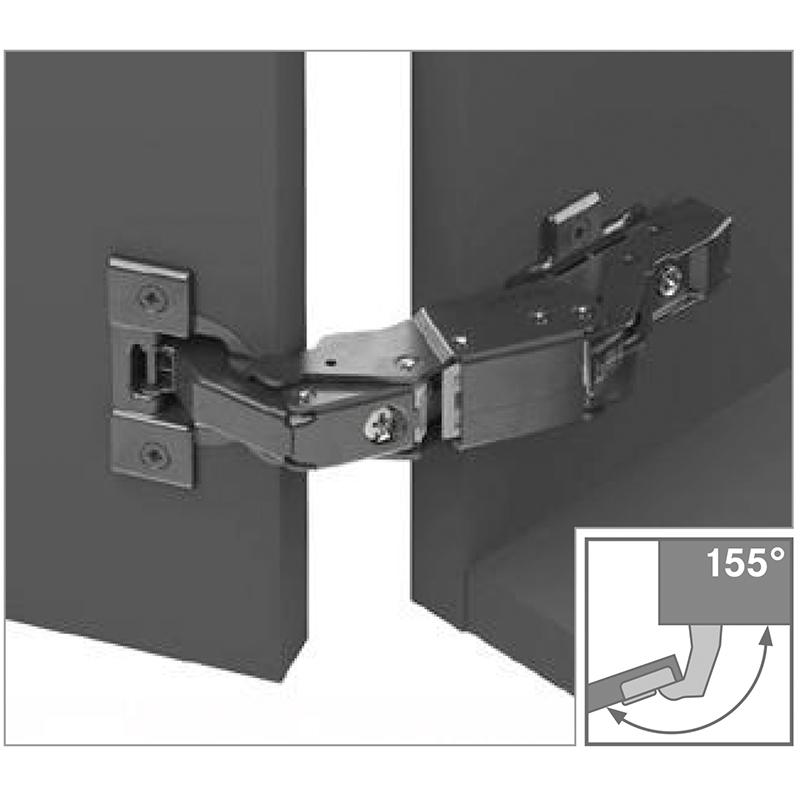

44.012.71 Pièce	Charnière d'angle	155°	3	45 / 9,5	A visser	avec	avec	Tiomos	Acier	night	F028122661
44.012.72 Pièce	Charnière d'angle	155°	3	45 / 9,5	A visser	sans	avec	Tiomos	Acier	night	F045122671
44.012.73 Pièce	Charnière d'angle	155°	3	45 / 9,5	A visser	sans	sans	Tiomos	Acier	night	F046122686
44.012.76 Pièce	Charnière centrale	155°	9,5	45 / 9,5	A visser	avec	avec	Tiomos	Acier	night	F028122648
44.012.77 Pièce	Charnière centrale	155°	9,5	45 / 9,5	A visser	sans	avec	Tiomos	Acier	night	F045122673
44.012.78 Pièce	Charnière centrale	155°	9,5	45 / 9,5	A visser	sans	sans	Tiomos	Acier	night	F046122688
44.012.81 Pièce	Charnière d'angle	155°	3	45 / 9,5	A enforcer	avec	avec	Tiomos	Acier	night	F028122649
44.012.82 Pièce	Charnière d'angle	155°	3	45 / 9,5	A enforcer	sans	avec	Tiomos	Acier	night	F045122674
44.012.83 Pièce	Charnière d'angle	155°	3	45 / 9,5	A enforcer	sans	sans	Tiomos	Acier	night	F046122689
44.012.86 Pièce	Charnière centrale	155°	9,5	45 / 9,5	A enforcer	avec	avec	Tiomos	Acier	night	F028122651
44.012.87 Pièce	Charnière centrale	155°	9,5	45 / 9,5	A enforcer	sans	avec	Tiomos	Acier	night	F045122676
44.012.88 Pièce	Charnière centrale	155°	9,5	45 / 9,5	A enforcer	sans	sans	Tiomos	Acier	night	F046122691

Plaque de base GRASS® Tiomos, plaque de montage linéaire 1D à visser

acier nickelé, fixation en 2 points avec vis pour panneaux d'aggloméré ou avec vis européennes, avec réglage confortable de la hauteur par vis sans fin, sans vis

Vers le produit

Plaque de base GRASS® Tiomos, plaque de montage linéaire 1D à enfoncer

Acier nickelé, fixation 2 points avec chevilles prémontées Ø 10 mm, avec réglage en hauteur confortable par le biais d'une vis sans fin filetée

Vers le produit

Plaque de base GRASS® Tiomos, plaque de montage cruciforme 1D à visser

Acier nickelé, fixation 4 points avec vis pour panneaux agglomérés, avec réglage en hauteur confortable par le biais d'une vis sans fin filetée, sans vis

Vers le produit

Plaque de base GRASS® Tiomos, plaque de montage cruciforme 1D avec vis Euro prémontées

Acier nickelé, fixation 4 points avec vis Euro prémontées, avec réglage en hauteur confortable par le biais d'une vis sans fin filetée, les plaques de base avec longueur de vis 10 mm conviennent à une butée jumelle

Vers le produit

Plaque de base GRASS® Tiomos Quick, plaque de montage cruciforme 1D avec vis et chevilles prémontées

Acier nickelé, fixation 4 points avec vis et chevilles prémontées Ø 5 mm, avec réglage en hauteur confortable par le biais d'une vis sans fin filetée, les plaques de base avec longueur de cheville 7,5 mm conviennent à une butée jumelle

Vers le produit

Plaque de base GRASS® Tiomos Quick, plaque de montage cruciforme ECO avec Pan Head eurovis prémontées

Acier nickelé, fixation 3 points avec Pan Head eurovis prémontées, avec réglage en hauteur confortable par le trou ablong

Vers le produit

Plaque de base GRASS® Tiomos pour butée spécifique, plaque de montage cruciforme 1D avec vis Euro prémontées

Acier nickelé, fixation 2 points avec vis Euro prémontées, pour butées spécifiques, convient particulièrement aux solutions d'angle, avec réglage en hauteur confortable par le biais d'une vis sans fin filetée

Vers le produit

Limiteur d'angle d'ouverture GRASS® Tiomos 110°

plastique, pour un montage simple et sans outil, permet d'éviter le battement de la porte sur les faces avant ou les murs en cas de montage d'angle, convient aux charnières invisibles standard

Vers le produit
