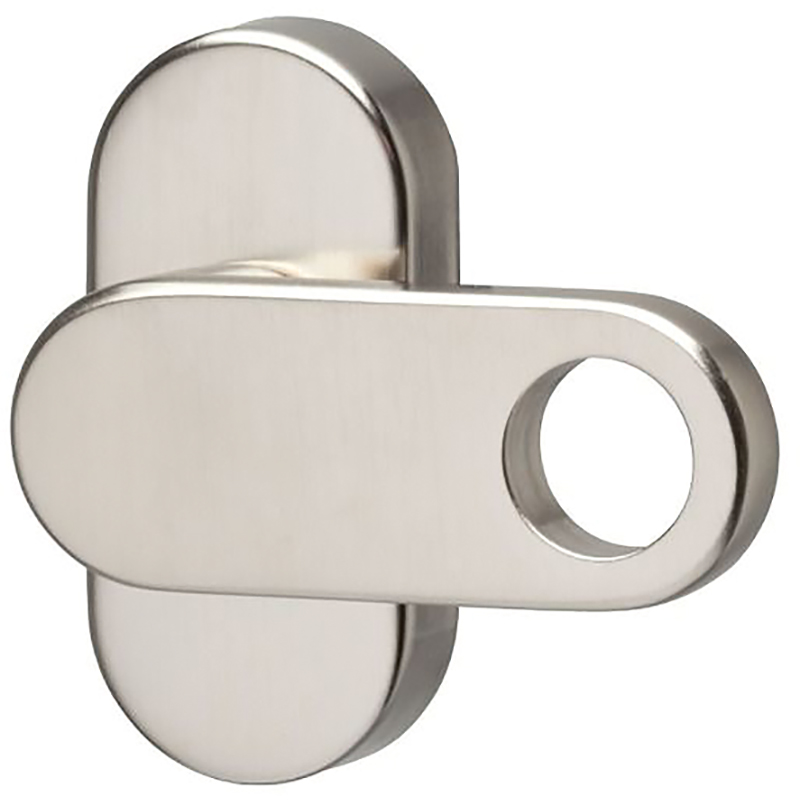

Levier de commande MEGA 43.237 / 41.405, pour ferme-imposte
06.516.05-08
Levier de commande MEGA 43.237 / 41.405, pour ferme-imposte
06.516.
Laiton brossé, nickelé mat, avec arrêt 90°, fixation cachée pour vis filetées M5, trou de poignée de Ø 16 mm pour levier de commande, sans vis

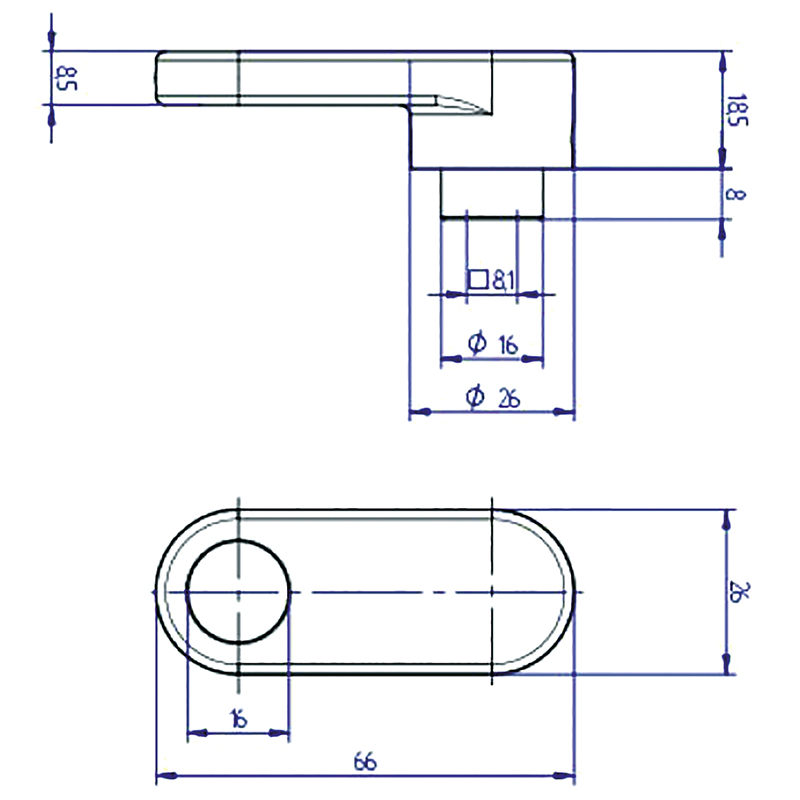

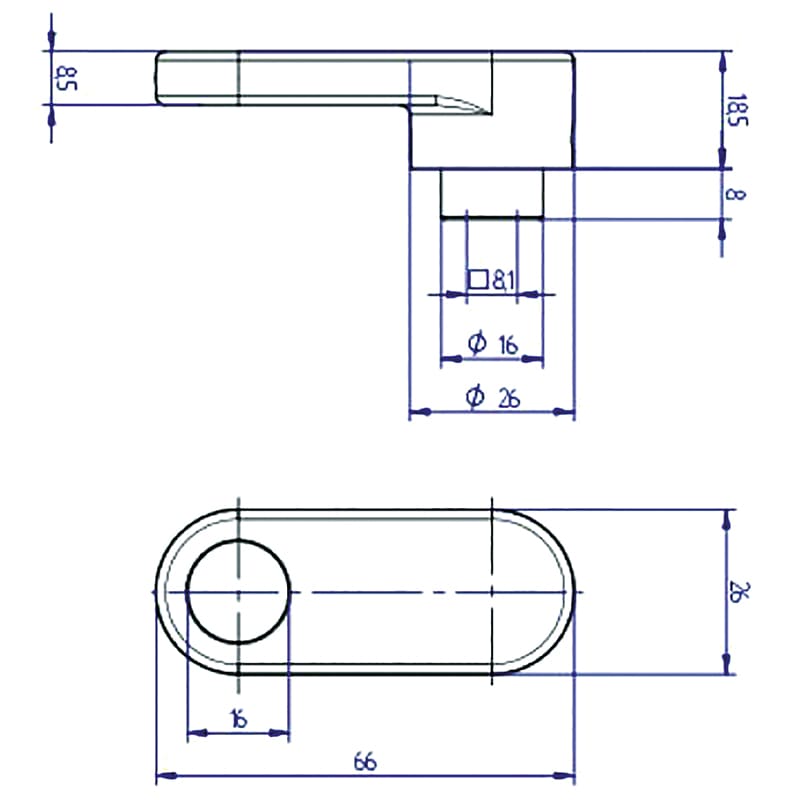

Taille: 66 x 26 mm
Ecartement: 30,5 mm
Rosace: 31 x 65 x 12 mm
Came: Ø 12 mm
- Pour la barre de commande, voir 26.536.
- Pour les vis M5, voir 30.972.
- Couleur de fond
- gris
- Marque
- Mega
- Type de produit
- Poignée d'imposte
- Ø de came
- 12 mm
- Matériau
- Laiton
- Finition
- nickelé mat dépoli
- Taille
- 66 x 26 mm
- Hauteur de la rosace
- 65 mm
- Largeur de la rosace
- 31 mm
- Épaisseur de la rosace
- 12 mm
- Distance des trous de vis
- 43 mm
Downloads

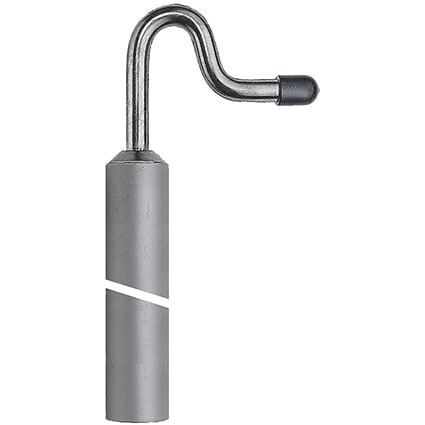

Barre de commande pour levier de commande
Aluminium incolore anodisé, avec crochet galvanisé coudé avec le bouchon plastique Ø 10,3 mm à suspendre au levier de commande

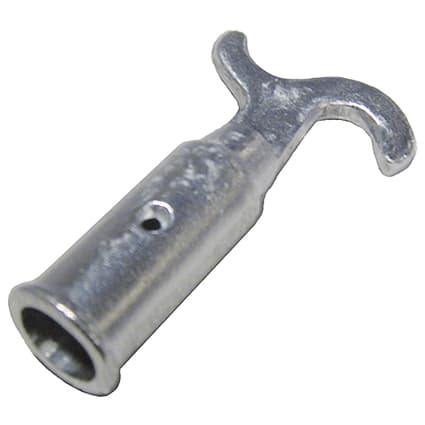

Crochet d'imposte
