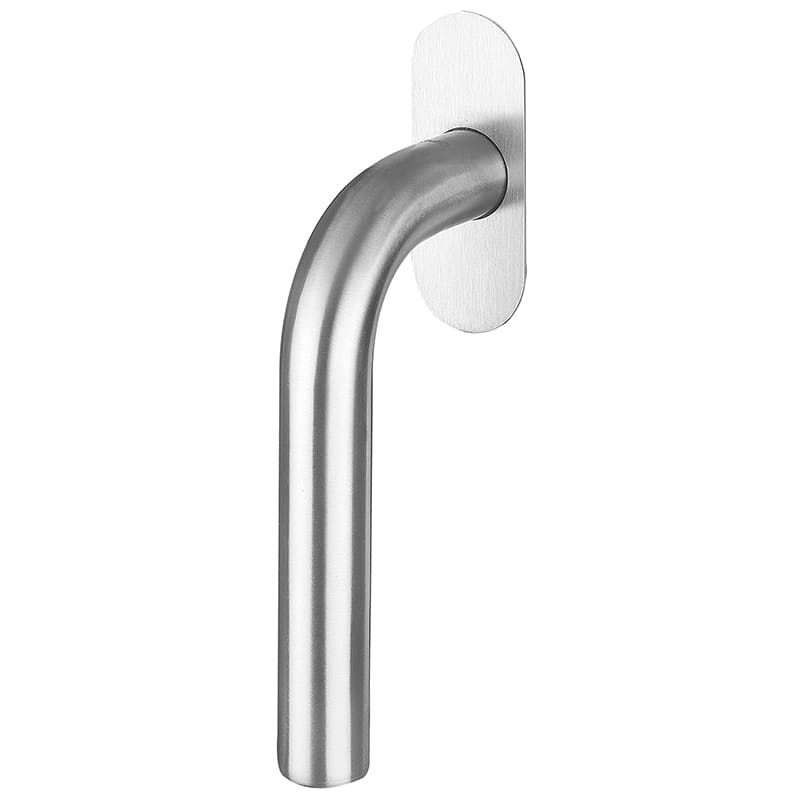

Poignée de fenêtre GLUTZ Piatto 50003 / 51105 PF

06.041.58

06.041.

inox mat, avec arrêt 4 x 90°, sans vis

Pour la garniture de poignée, voir 02.071.00
Pour les vis TF M5, voir 30.972.
Pour l'aimant de démontage, voir 99.065.51

Couleur de fond: gris
Marque: Glutz
Type de produit: Poignée de fenêtre

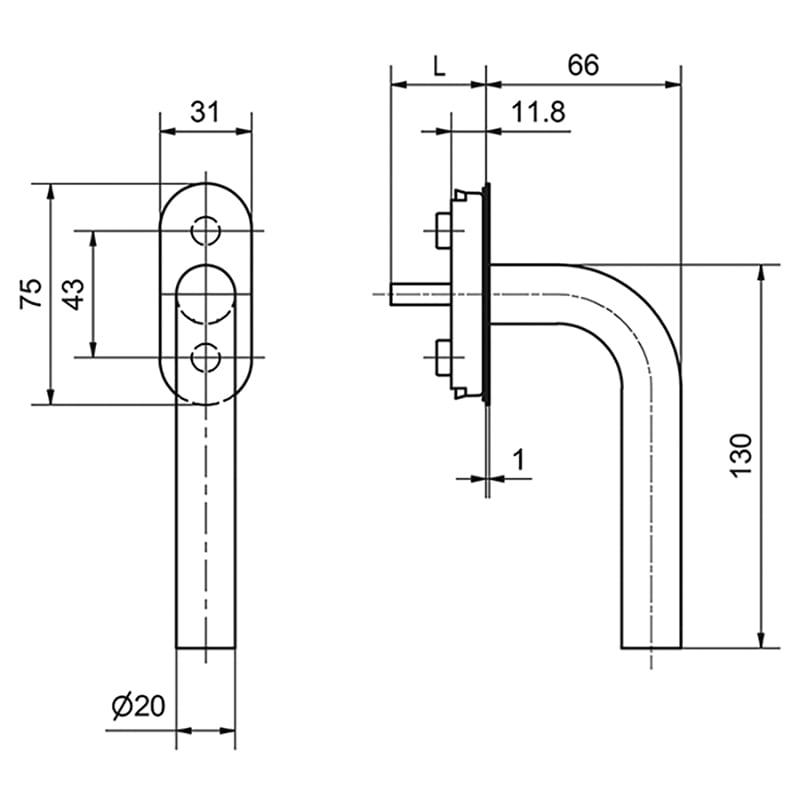

Tige: 7 x 38 mm
Ø de came: 9,5 / 12 mm
Exécution: avec rosace Piatto arrondie
Matériau: acier inoxydable
Finition: mat
Taille: 130 mm
Ø de poignée: 20 mm
Porte-à-faux: 68 mm
Hauteur de la rosace: 75 mm
Largeur de la rosace: 31 mm
Épaisseur de la rosace: 1 mm
Fraisure: 29 x 72 x 12 mm
Distance des trous de vis: 43 mm

Downloads

1 exécution
06.041.58 Pièce	7 x 38	9,5 / 12	avec rosace Piatto arrondie	acier inoxydable	mat	130	20	68	75	31	1	29 x 72 x 12	43
