Carton de base SIEGENIA® HS PORTAL300-H
29.052.01
Carton de base SIEGENIA® HS PORTAL300-H
29.052.

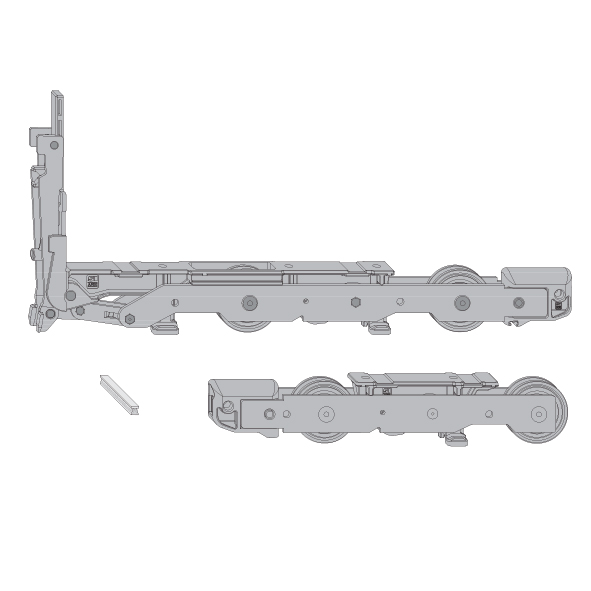

Garniture composée de :
- 1 chariot V
- 1 chariot H
- 1 brosse 100 mm
- Crémone HS PORTAL 300-H, voir 29.052.12-15
- Pour chaque carton de base, 1 sachet d'accessoires 29.051.81 ou 29.051.82 est nécessaire.
- Carton supplémentaire 300 KF, voir 29.052.20
- Barre de raccordement, voir 29.075.11-14
- * = HV max. avec verrouillage supplémentaire et rail de guidage KH0130-01.
- Marque
- Siegenia
- Largeur de vantail
- 720-3335 mm
- Poids du vantail
- max. 300 kg
- Hauteur de vantail
- 1175-3225* mm
- Numéro d'usine
- PMKB0310
Sachet accessoires SIEGENIA® HS-H bas haut
composé de :
- 1 plaque de recouvrement, en bas à l'arrière, haute
- 2 butées d'arrêt
- 1 pièce de remplissage, en bas en hauteur pour rail d'étanchéité B en bois
- 2 guides en bas
- 2 goupilles cylindriques à encoches 6 x 16 mm
- 4 goupilles filetées M8 x 16 mm
- 1 vis à tête fraisée M5 x 13 mm
- 1 capuchon de fermeture gris
- 1 bouchon marron
Sachet accessoires SIEGENIA® HS-H bas faible
composé de :
- 1 plaque de recouvrement inférieure arrière basse
- 2 butées
- 1 pièce de remplissage, basse en bas pour rail d'étanchéité B en bois
- 3 guides en bas
- 2 goupilles cylindriques 6 x 16 mm
- 4 vis sans tête M8 x 16 mm
- 1 vis à tête fraisée M5 x 13 mm
- 1 bouchon gris
- 1 bouchon marron
Crémone SIEGENIA® HS PORTAL 300 RZ
Têtière EV1, avec serrure TS, pour cylindre rond, distance de canon 37,5 mm, poids du vantail jusqu'à 300 kilos
Carton supplémentaire SIEGENIA® HS PORTAL 300 KF
schéma A, en utilisation avec le carton de base HS 300
