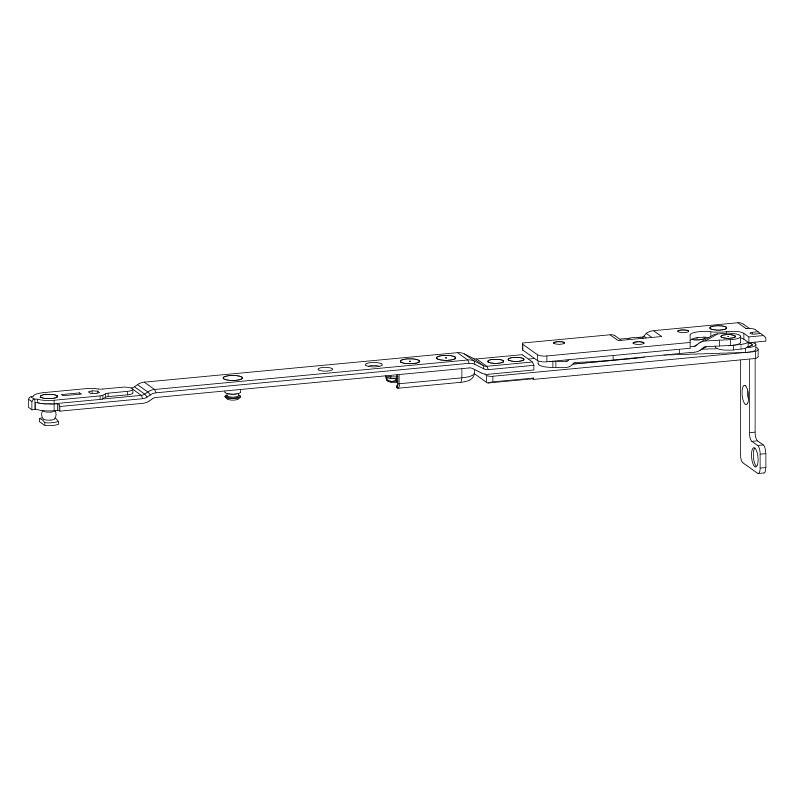

Bras de compas oscillo-battant G-U UNI-JET SCF (fiche invisble)
28.293.41-44+51-54+61-64
Bras de compas oscillo-battant G-U UNI-JET SCF (fiche invisble)
28.293.
pour fenêtres en bois et PVC, sécurité de base jusqu'à RC3, galvanisé clair ferGUard argent, poids de vantail jusqu'à 130 kg resp. 160 kg avec transfert de charge (respecter impérativement les diagrammes d'application), réglage latéral +2,3/-1,3 mm, réglage de la pression +/-1 mm par la têtière du compas
- Pour fenêtres en PVC avec rainure de 13 mm (rainure de 9 mm sur demande)
- Pour les fenêtres en bois avec jeu en feuillure 12 - 13 mm, position de rainure 13 mm, profondeur de feuillure du cadre 24 ou 30 mm
- Pour les fenêtres en bois avec jeu en feuillure de 12 - 13 mm, rainure de 9 mm, profondeur de feuillure du cadre au niveau de la bande de compas d'au moins 24 mm.
(voir dessin 0-47106)
Domaines d'application : FFB 383 - 1400 mm
adapté à :
- Têtière de compas, 28.293.02-04
- A partir de LFB 1201-1400 mm avec compas supplémentaire, 28.243.00
- Pour le montage sur la fenêtre en bois, il faut utiliser 5 vis spéciales pour ferrures par bras de compas, voir accessoires.
- Pour les fenêtres en PVC, des supports spécifiques au profil pour le bras de compas et le palier d'angle sont nécessaires (par côté de paumelle, 1 x à gauche et 1 x à droite), voir accessoires.
- Marque
- G-U
- Matériau
- Acier
- Finition
- galvanisé
Têtière de compas G-U OB et KD (TBT) pour UNI-JET SCF (côté paumelles invisible)
galvanisé clair ferGUard*argent, fixation centrale
Application : sécurité de base, RC1 et RC2
pour FFB 383-499 mm, uniquement possible avec de petits renvois d'angle
DK à 1 vantail :
- Renvoi d'angle SLK, 28.256.08 (tenon champignon latéral, FFH min. 395 mm, pour hauteur de poignée 155 mm)
- Renvoi d'angle S, 28.256.03 (tête champignon latérale, FFH min. 355 mm, pour hauteur de poignée 155 mm)
DK à 2 vantaux :
- Renvoi d'angle S avec exclusion de tringle, 28.256.11, FFH min. 355 mm, pour hauteur de poignée 155 mm)
Pour les vantaux oscillo-battants très étroits à un vantail de FFB 300 - 382 mm, il existe une solution spéciale (sur demande).
- Important : à partir de FFB 1201 mm, le compas supplémentaire 28.243.00 ou 28.243.01 doit être utilisé.
- Ciseaux supplémentaires pour le basculement, voir 28.243.00
- Cisaille supplémentaire basculante voir 28.243.01
- Entretoise pour têtière de compas UNI-JET SCF voir 28.293.30 + 28.293.31
- Pour FFH 350-490 mm, limiteur de basculement avec sécurité supplémentaire voir 28.293.37
Supports pour paliers d'angle et bras de compas G-U UNI-JET SCF pour systèmes fenêtres PVC
En plastique gris
Une pièce à gauche et une pièce à droite sont nécessaires pour chaque côté de la bande
Vis spéciale pour bois tendre UNI-JET SCF (fiche invisible)
Vis spéciale SCF 4.5 x 38 mm, Torx 20, avec partie cylindrique de la tige, Obligatoire pour le vissage des paliers d'angle et des bras de compas dans le cas de bois à faible densité brute (bois tendres) qui ne sont pas en mesure de supporter les poids élevés des vantaux
