Palier d'angle G-U UNI-JET SCF (fiche invisible)

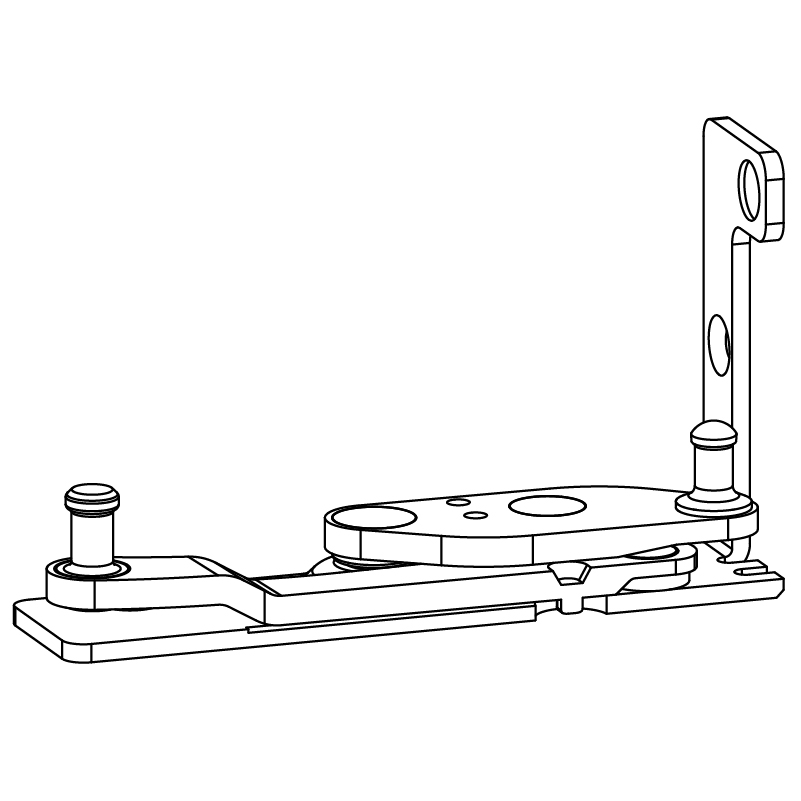

28.293.07-08+11-12, illustration = droite
Palier d'angle G-U UNI-JET SCF (fiche invisible)
28.293.
pour fenêtres en bois et en PVC, sécurité de base jusqu'à RC3, galvanisé clair ferGUard*argent, poids de vantail jusqu'à 130 kg ou 160 kg avec transfert de charge (respecter impérativement les diagrammes d'application)
- Pour fenêtres en PVC avec rainures de 9 et 13 mm
- Pour fenêtres en bois avec jeu en feuillure de 12 - 13 mm, rainure de 13 mm, profondeur de feuillure du cadre 24 ou 30 mm
- Pour les fenêtres en bois avec jeu en feuillure de 12 - 13 mm, rainure de 9 mm, profondeur de feuillure du cadre dans la zone de la bande de compas d'au moins 24 mm.
(voir dessin 0-47106)
Domaines d'application :
Vantaux pivotants :
- 1 vantail : FFB 250 - 1400 mm
- 2 vantaux (première ouverture) : FFB 370 - 1400 mm
oscillo-battant :
- FFB 383 - 1400 mm
Battant à bascule :
- à 1 vantail : FFB 383 - 1400 mm
- 2 vantaux (première ouverture) : FFB 465 - 1400 mm
- Pour le montage sur une fenêtre en bois, il faut utiliser 6 vis spéciales pour ferrures par palier d'angle, voir accessoires.
- Pour les fenêtres en PVC, des supports spécifiques au profil pour le bras de compas et le palier d'angle sont nécessaires (1x à gauche et 1x à droite par côté de paumelle), voir accessoires.
- Axe
- 9 + 13 mm
Supports pour paliers d'angle et bras de compas G-U UNI-JET SCF pour systèmes fenêtres PVC
En plastique gris
Une pièce à gauche et une pièce à droite sont nécessaires pour chaque côté de la bande
Vis spéciale pour bois tendre UNI-JET SCF (fiche invisible)
Vis spéciale SCF 4.5 x 38 mm, Torx 20, avec partie cylindrique de la tige, Obligatoire pour le vissage des paliers d'angle et des bras de compas dans le cas de bois à faible densité brute (bois tendres) qui ne sont pas en mesure de supporter les poids élevés des vantaux
