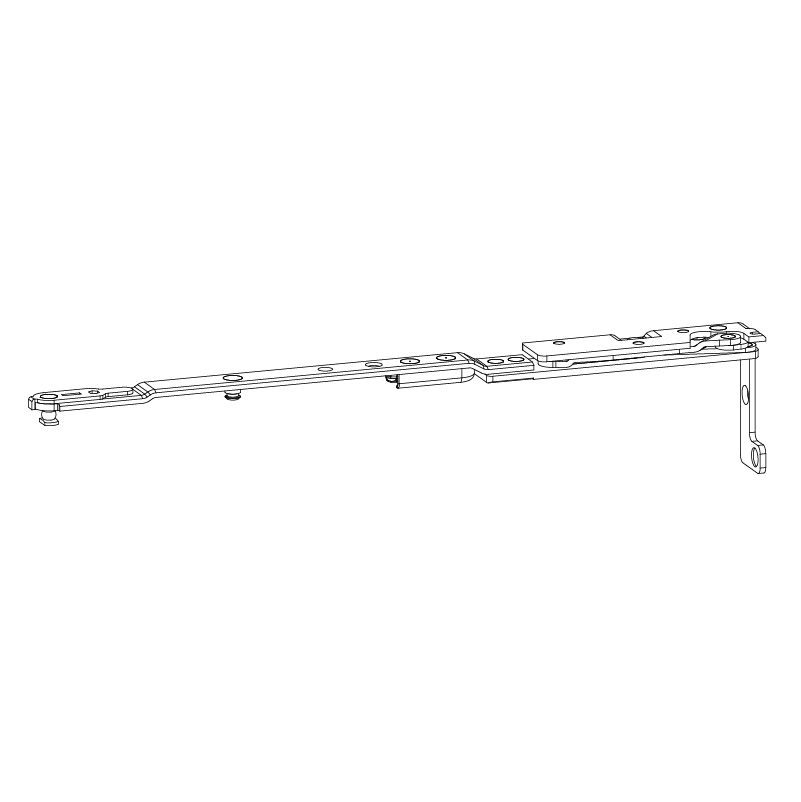

pour fenêtres en bois et PVC, sécurité de base jusqu'à RC3, galvanisé clair ferGUard argent, poids de vantail jusqu'à 130 kg resp. 160 kg avec transfert de charge (respecter impérativement les diagrammes d'application), réglage latéral +2,3/-1,3 mm, réglage de la pression +/-1 mm par la têtière du compas

- Pour fenêtres en PVC avec rainure de 13 mm (rainure de 9 mm sur demande)
- Pour les fenêtres en bois avec jeu en feuillure 12 - 13 mm, position de rainure 13 mm, profondeur de feuillure du cadre 24 ou 30 mm
- Pour les fenêtres en bois avec jeu en feuillure de 12 - 13 mm, rainure de 9 mm, profondeur de feuillure du cadre au niveau de la bande de compas d'au moins 24 mm.

(voir dessin 0-47106)

Domaines d'application : FFB 383 - 1400 mm

adapté à :

- Têtière de compas, 28.293.02-04

• A partir de LFB 1201-1400 mm avec compas supplémentaire, 28.243.00
• Pour le montage sur la fenêtre en bois, il faut utiliser 5 vis spéciales pour ferrures par bras de compas, voir accessoires.
• Pour les fenêtres en PVC, des supports spécifiques au profil pour le bras de compas et le palier d'angle sont nécessaires (par côté de paumelle, 1 x à gauche et 1 x à droite), voir accessoires.
