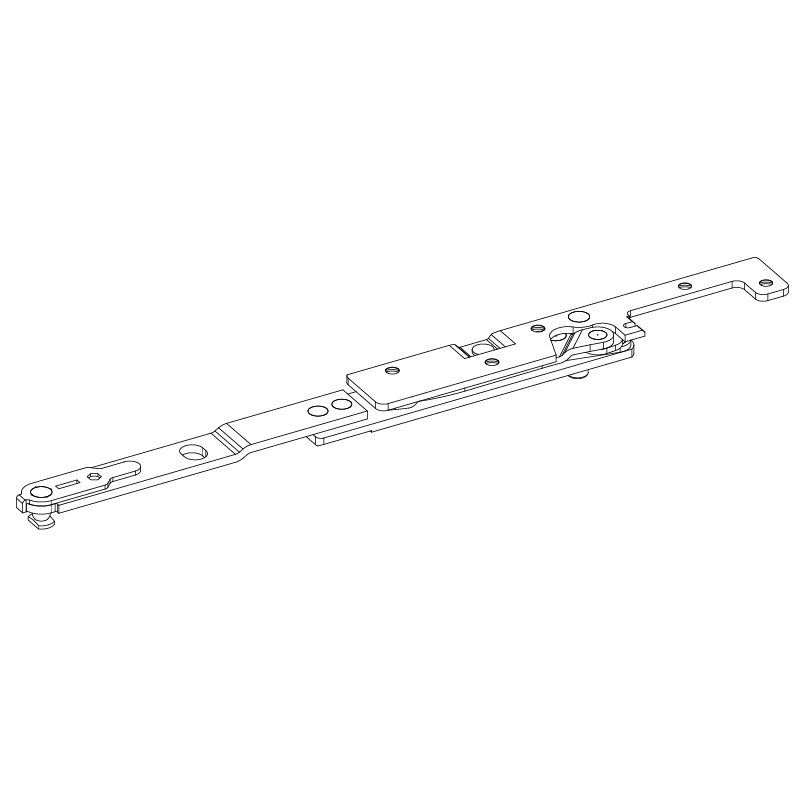

Bras de compas Vantail OF à 3 vantaux G-U UNI-JET SCF (fiche invisible)
28.293.47-48+57-58+67-68
Bras de compas Vantail OF à 3 vantaux G-U UNI-JET SCF (fiche invisible)
28.293.
pour fenêtres en bois et en PVC, sécurité de base, galvanisé clair ferGUard argent, poids du vantail jusqu'à 80 kg (respecter les diagrammes d'application), réglage latéral +2,3/-1,3 mm, réglage de la pression +/-1 mm par la têtière du compas pour vantail pivotant et basculant
- Pour fenêtres en PVC avec rainure de 13 mm (rainure de 9 mm sur demande)
- Pour les fenêtres en bois avec jeu en feuillure de 12 - 13 mm, rainure de 13 mm, profondeur de feuillure du cadre 24 ou 30 mm
- Pour les fenêtres en bois avec jeu en feuillure de 12 - 13 mm, rainure de 9 mm, profondeur de feuillure du cadre au niveau de la bande de compas d'au moins 24 mm.
(voir dessin 0-47106)
Domaine d'application : FFB 250 - 1400 mm, poids de vantail max. 80 kg
Compatible avec :
- Têtière de compas pour vantaux pivotants et basculants, 28.293.06
- Pour le montage sur une fenêtre en bois, il faut utiliser 3 vis spéciales par bras de compas, voir accessoires.
- Pour les fenêtres en PVC, des supports spécifiques au profil pour le bras de compas et le palier d'angle sont nécessaires (1x à gauche et 1x à droite par côté de paumelle), voir accessoires.
Têtière de compas G-U OB et KD (TBT) pour UNI-JET SCF (côté paumelles invisible)
ferGUard*argent, fixation centrale, sécurité de base jusqu'à RC3, galvanisé clair pour une largeur de vantail en feuillure (FFB) de 383-499 mm, des renvois d'angle avec des longueurs de côté plus courtes sont nécessaires, pour les vantaux plus bas et selon le nombre de vantaux (à un ou deux vantaux), une fonction oscillo-battante ou basculante-rotative est éventuellement impossible.Pour les vantaux oscillo-battants étroits à un vantail de FFB 300 - 382 mm, il existe une solution spéciale
Supports pour paliers d'angle et bras de compas G-U UNI-JET SCF pour systèmes fenêtres PVC
En plastique gris
Une pièce à gauche et une pièce à droite sont nécessaires pour chaque côté de la bande
Vis spéciale pour bois tendre UNI-JET SCF (fiche invisible)
Vis spéciale SCF 4.5 x 38 mm, Torx 20, avec partie cylindrique de la tige, Obligatoire pour le vissage des paliers d'angle et des bras de compas dans le cas de bois à faible densité brute (bois tendres) qui ne sont pas en mesure de supporter les poids élevés des vantaux
