Pied d'appui SIMPSON PISB / PISBMAXI

63.214.03-05

63.214.

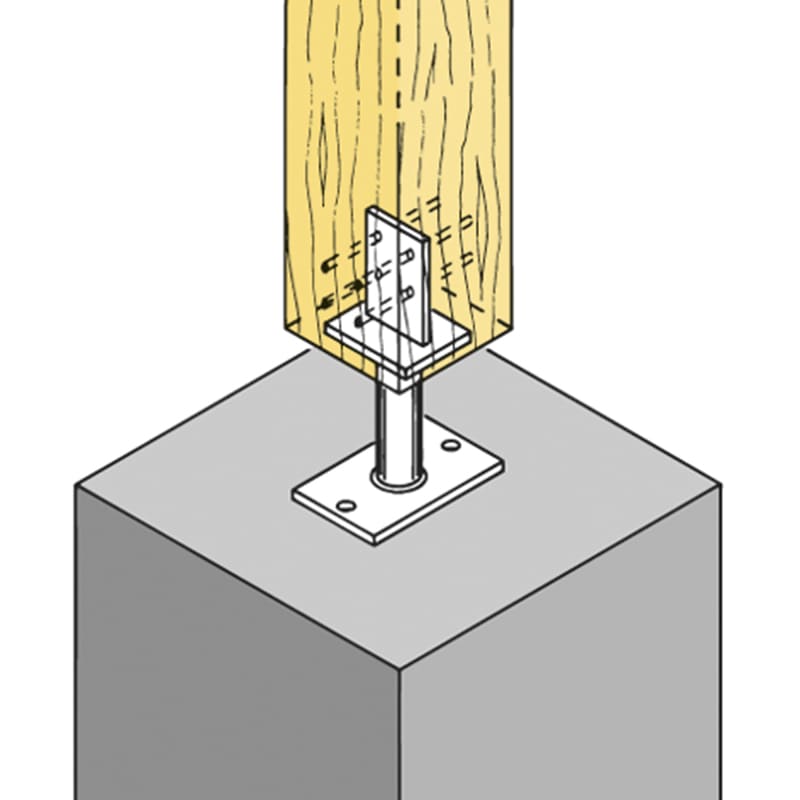

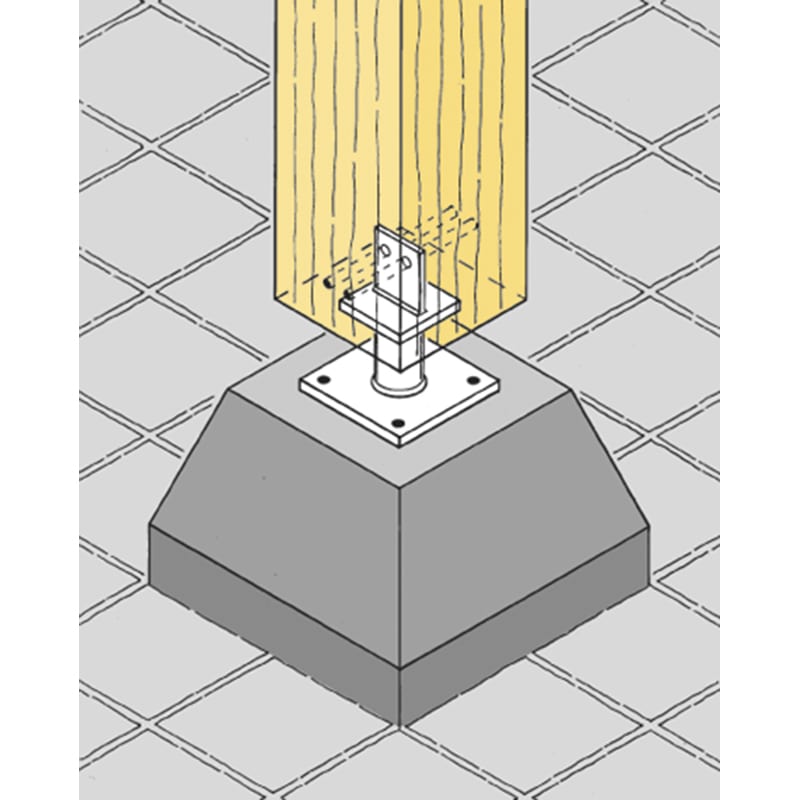

Acier galvanisé à chaud, à visser, conçu pour supporter des charges verticales et horizontales, le montage dans l'appui s'effectue dans une fente et grâce à la fixation par des tourillons

Trous dans le plancher plaque 63.214.03 + 05 / Ø 13 mm
à 63.214.14 / Ø 17 mm.
Le pied d'appui 63.214.03 + 05 nécessite des tourillons Ø 8 mm, le pied d'appui 63.214.14 des tourillons Ø 12 mm.
Pour les tourillons, voir 63.224.

Marque: Simpson Strong Tie
Type de produit: Support de poteau
Matériau: Acier
Finition: zingué au feu

3 exécutions

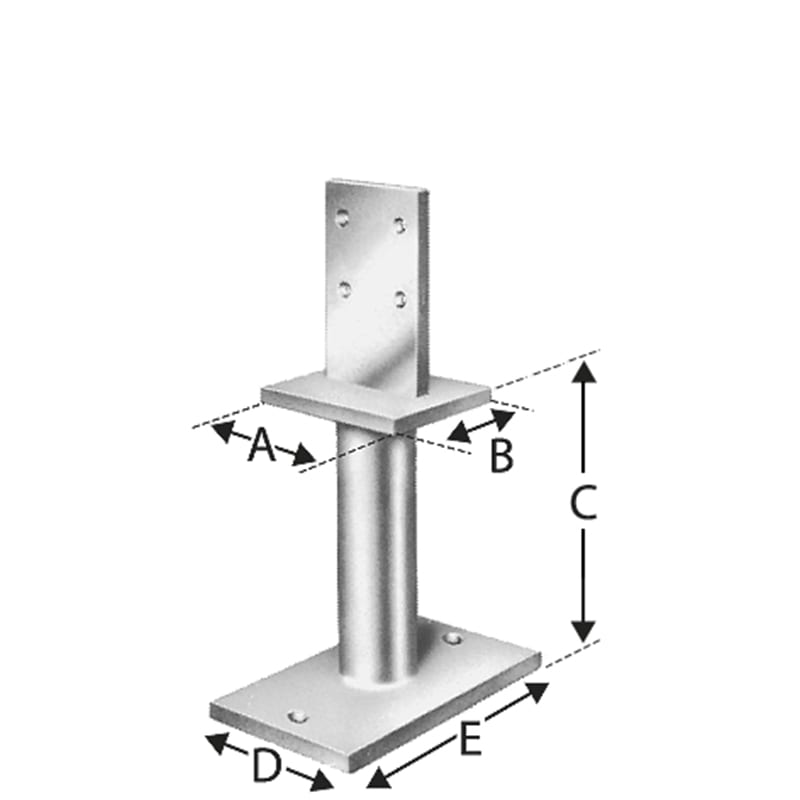

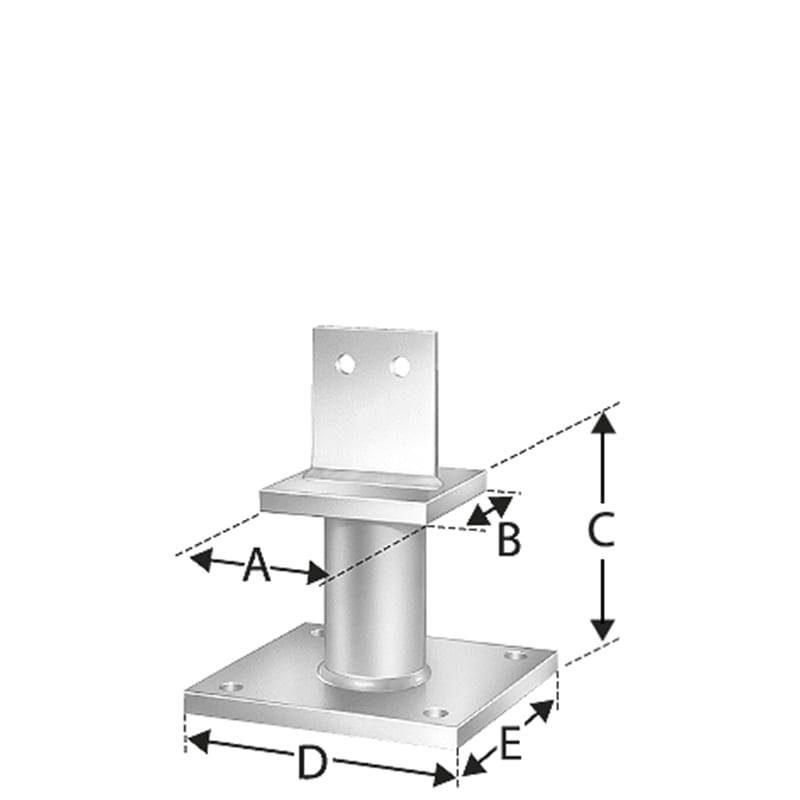

	100 (2) 120 (1)	80 (2) 120 (1)	148 (1) 168 (2)	100 (2) 200 (1)	160 (1) 200 (1) 260 (1)	Acier (3)	zingué au feu (3)
63.214.03 Pièce	100	80	168	100	160	Acier	zingué au feu
63.214.05 Pièce	100	80	168	100	260	Acier	zingué au feu
63.214.14 Pièce	120	120	148	200	200	Acier	zingué au feu

Tourillon

Acier galvanisé, pour raccords de pièces en acier entaillées dans le bois, p. ex. solives transversales, pieds d'appui ou pour raccords bois-bois, l'alésage dans le bois doit correspondre au diamètre nominal du tourillon
