Plaque à bouton GLUTZ 5341

02.176.05-06, 15

02.176.

Acier inox mat, avec découpe RZ 78 mm, avec filetage intérieur M10, taille de la plaque 40 x 210 x 2 mm, centre du trou de vis supérieur jusqu'au centre du guidage de la béquille 68 mm, sans vis

Pour la tige pour serrure à levier M10, voir 09.630.

Vis TB Ø 3,5 mm.

Marque: Glutz
Finition: mat
Matériau: acier inoxydable
Type: Plaque à bouton
Découpe: RZ
Distance: 78 mm
Plaque: carré

3 exécutions

	bouton plat Ø 53 mm, épaisseur 12 mm (1) bouton plat Ø 53 mm, épaisseur 16 mm (1) bouton plat Ø 60 mm, épaisseur 16 mm (1)	53 (2) 60 (1)	40 (1) 41 (2)	RZ (3)	78 (3)	carré (3)	5341 / 5827 (2) 5341 / 5836 (1)
02.176.05 Pièce	bouton plat Ø 53 mm, épaisseur 16 mm	53	41	RZ	78	carré	5341 / 5827
02.176.06 Pièce	bouton plat Ø 60 mm, épaisseur 16 mm	60	41	RZ	78	carré	5341 / 5827
02.176.15 Pièce	bouton plat Ø 53 mm, épaisseur 12 mm	53	40	RZ	78	carré	5341 / 5836

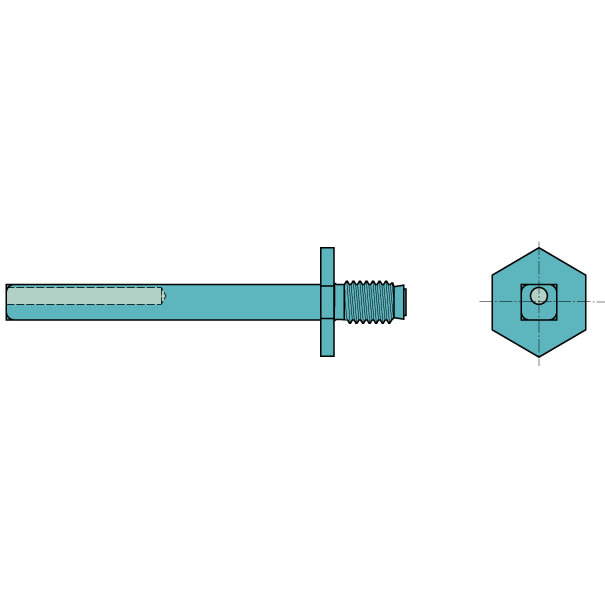

Tige pour serrure à levier M10 et M12

Acier galvanisé, avec perçage excentré, profondeur de perçage 30 mm, d'un côté avec filetage M10 ou M12 monté sur pivot, avec écrou Duroquick pour clé de 22 mm
