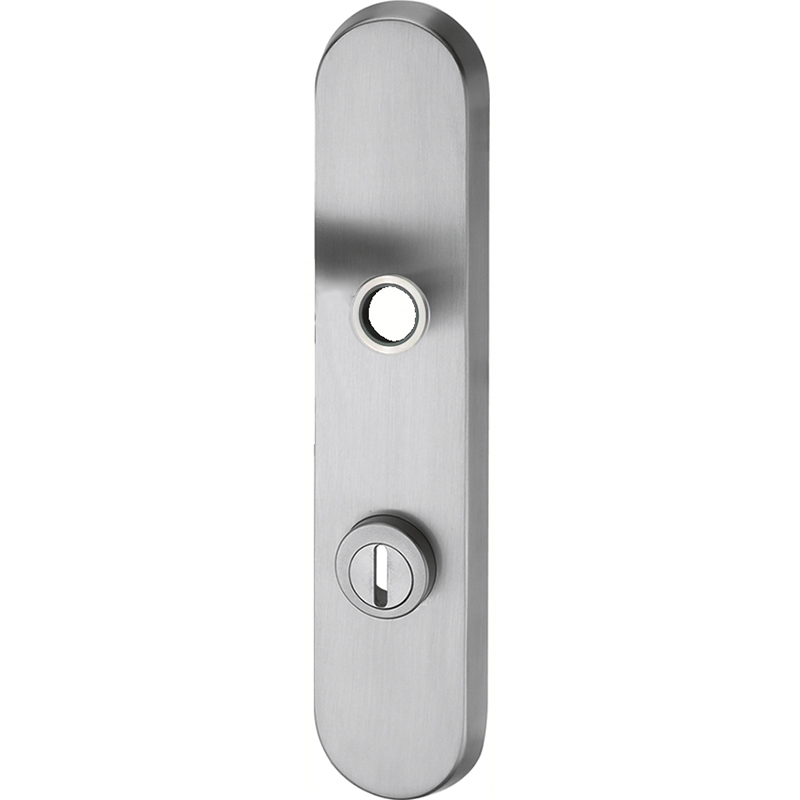

Plaque extérieure de sécurité GLUTZ 5439 Secaport, pour saillie de cylindre 9 - 15 mm, ES 3 selon DIN 18257, WK 4 selon ENV 1627
18.736.01-09
Plaque extérieure de sécurité GLUTZ 5439 Secaport, pour saillie de cylindre 9 - 15 mm, ES 3 selon DIN 18257, WK 4 selon ENV 1627
18.736.

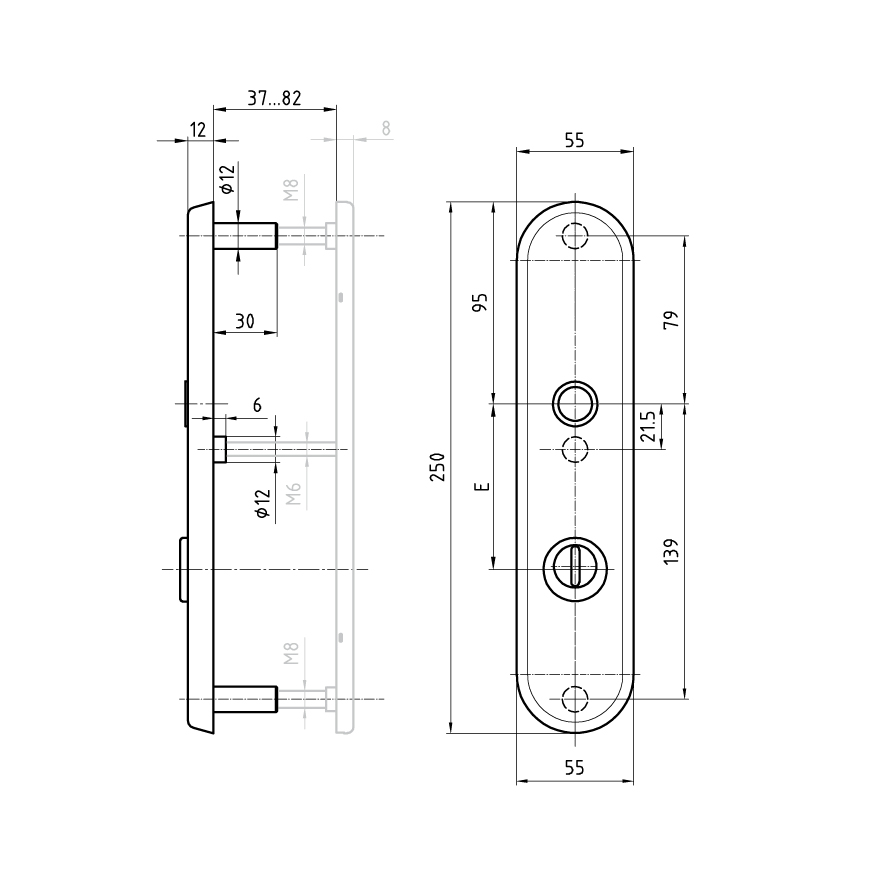

Acier inox massif mat, avec guidage 16 mm pour béquilles avec col Ø 20 mm ou avec estampage ovale pour montage fixe au bouton, avec plaque de protection de perçage trempée, avec 2 cames filetées M8 x 30 mm et 1 came filetée M6 x 6 mm pour vissage par paire avec plaque intérieure, avec blindage du cylindre, milieu du trou de vis supérieur jusqu'au milieu du guidage de la béquille 79 mm, sans set de vis
- Pour la poignée avec Ø de collet 20 mm, voir 02.002. à 02.058.
- Boutons de porte pour montage fixe de boutons, voir 02.182. et 02.186.
- Set de vis M8 / M6, voir 18.734.84-89
- Pour la plaque intérieure, voir 18.736.31-47
- Pour le gabarit de perçage, voir 99.064.
- Marque
- Glutz
- Finition
- mat
- Matériau
- acier inoxydable
- Forme
- ronde
- Type
- Plaque
- Découpe
- RZ
- Longueur
- 250 mm
- Largeur
- 55 mm
- Épaisseur
- 12 mm
- Classe de résistance
- ES3 / RC4
Set de vis GLUTZ pour ES2 / ES3
En acier inoxydable, tête fraisée à six pans creux, M6 / M8
Plaque intérieure GLUTZ 5435 / 5436 / 5437 Secaport, pour plaque extérieure de sécurité ES 2 / ES 3
Plaque de base en acier galvanisé avec trous de vis 2 x M8 et 1 x M6, avec cache-clip en acier inoxydable mat, guidage 16 mm pour béquilles avec col Ø 20 mm, milieu du trou de vis supérieur jusqu'au milieu du guidage de béquille 79 mm, sans set de vis
Gabarit de perçage
Acier galvanisé, utilisation pour rosaces et plaques, distance de découpe réglable de 55 à 94 mm, avec instructions
