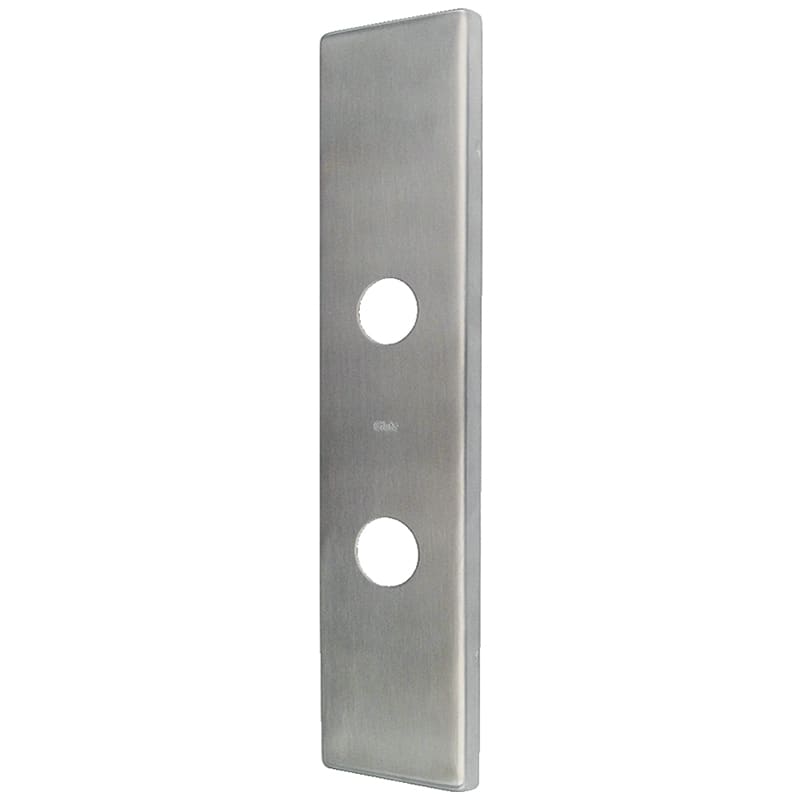

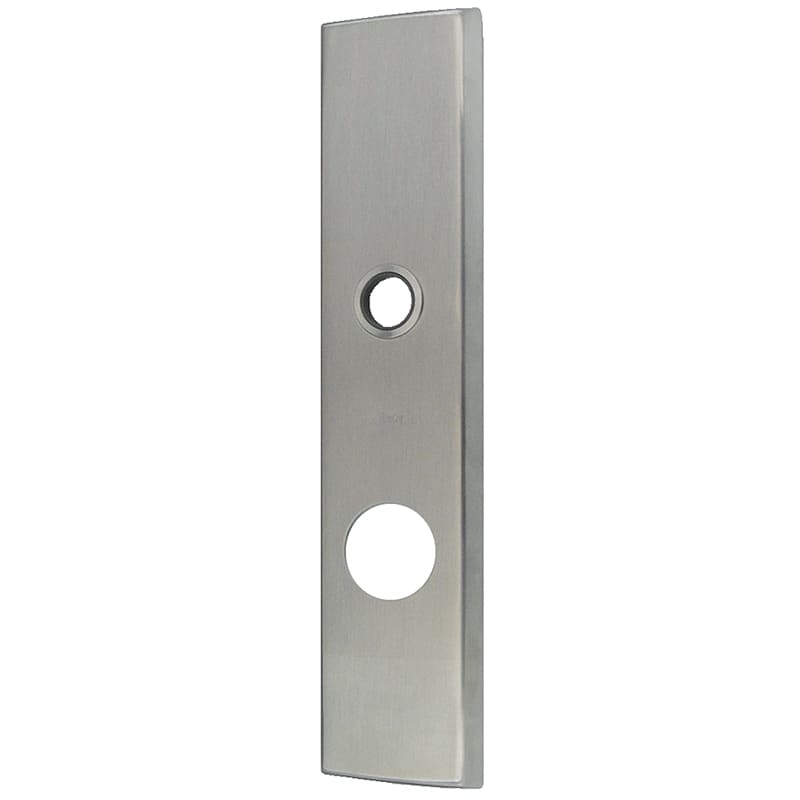

Plaque extérieure de sécurité GLUTZ 6150.2S / 6152.2S Secaport, préparée pour rosace de sécurité, ES 1 selon DIN 18257, WK 2 selon ENV 1627
18.730.11-17 avec 18.730.53-63
Plaque extérieure de sécurité GLUTZ 6150.2S / 6152.2S Secaport, préparée pour rosace de sécurité, ES 1 selon DIN 18257, WK 2 selon ENV 1627
18.730.

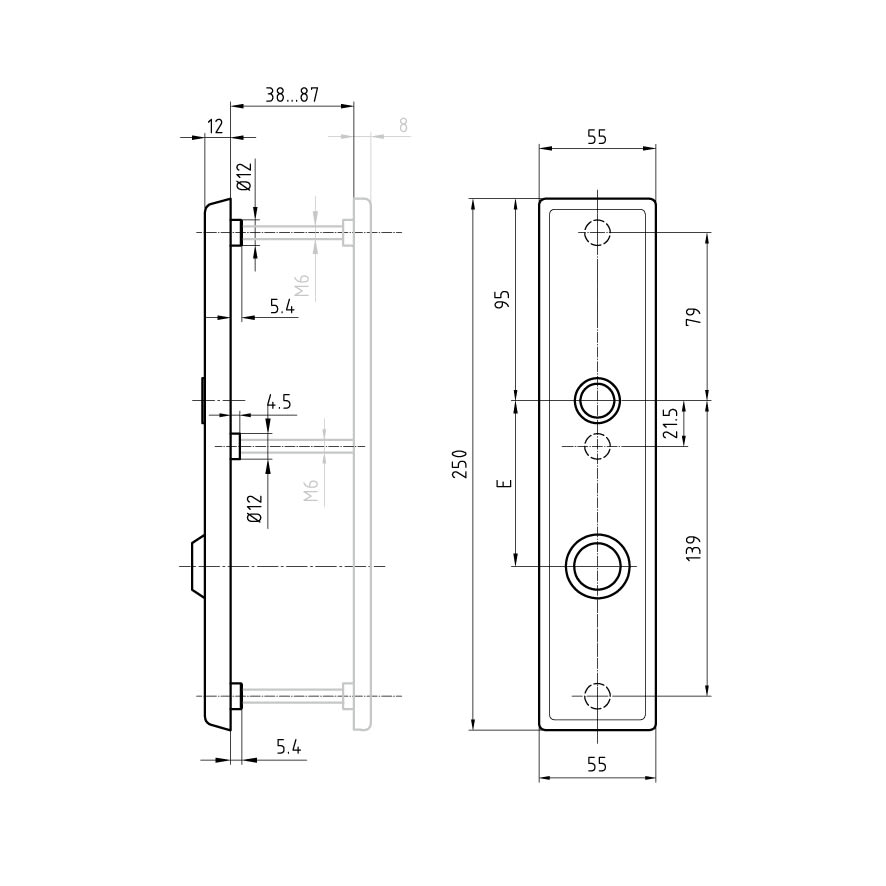

Acier inox mat, avec guidage 16 mm pour béquilles avec col Ø 20 / 22 mm ou avec estampage ovale pour montage fixe du bouton, avec plaque de protection de perçage trempée et ergot fileté M6 x 5,4 mm pour vissage par paire avec plaque intérieure, milieu du trou de vis supérieur jusqu'au milieu du guidage de béquille 79 mm, sans rosace de protection, sans set de vis
- Pour la poignée avec Ø de collet 20 mm, voir 02.002. à 02.058.
- Boutons de porte pour montage fixe de boutons, voir 02.182. et 02.186.
- Pour la plaque intérieure, voir 18.730.30-48
- Rosace de sécurité ES 1, voir 18.730.53-63
- Set de vis M6, voir 18.730.84-89
- Pour le gabarit de perçage, voir 99.064.
- Marque
- Glutz
- Type de produit
- Plaque
- Forme
- angulaire
- Couleur de fond
- gris
- Découpe
- RZ
- Longueur
- 250 mm
- Largeur
- 55 mm
- Épaisseur
- 12 mm
- Classe de résistance
- ES1 / RC2
- Numéro d'usine
- 6150.2S-RS
- Promotion
- Liquidation
- Finition
- mat
- Matériau
- acier inoxydable
Downloads
Plaque intérieure GLUTZ 6146 Secaport, pour plaque extérieure de sécurité ES 1
Plaque de base en acier galvanisé avec 3 trous de vis M6, avec recouvrement à clipser en acier inoxydable mat, guidage 16 mm pour béquilles avec col Ø 20 mm, milieu du trou de vis supérieur jusqu'au milieu du guidage de la béquille 79 mm, sans set de vis
Set de vis GLUTZ M6, ES1
Acier zingué, 3 vis Torx, avec rondelle, convient à Glutz 5430S,6150S, 5472-5474/52102-52104
Gabarit de perçage
Acier galvanisé, utilisation pour rosaces et plaques, distance de découpe réglable de 55 à 94 mm, avec instructions
