Serrure à mortaiser anti-panique effeff 809, avec têtière ronde 20 x 235 mm inox mat, avec poussoir extérieur pouvant être électriquement couplé

17.310.02-86 Figure = DIN à droite

17.310.

Commande par impulsion électrique, par contrôle d'accès, par ex. lecteur biométrique ou de carte, serrure à code, minuterie, bouton-poussoir, etc. Grâce aux contacts de surveillance intégrés, individuellement comme contact inverseur, à raccordement libre de potentiel, les principaux états de la serrure peuvent être interrogés, pour portes d'issues de secours à 1 vantail, testé selon DIN EN 179 / DIN EN 1125, avec autoverrouillage, dimension du dormant 60 mm, commande séquentielle mécanique de l'autoverrouillage entre le pêne demi-tour et le pêne dormant de commande. Pêne dormant à 1 tour, avance du pêne 20 mm, avec fonction de changement, fouillot 9 mm en 2 parties, centre du fouillot jusqu'au bord supérieur du boîtier de serrure 67 mm, tension de service 12 V DC ou 24 V DC, sans câble de raccordement, sans accessoires

Tige carrée voir 17.285.65-67
Pour les gâches, voir 17.326.20-32
Pour le bloc d'alimentation, voir 17.328.

Sens d'ouverture vers l'intérieur, testée selon DIN EN 179.
Impérativement respecter le jeu de joint de 3 à 4,5 mm.
Également disponible en usine avec d'autres distances au canon.

Marque: Eff Eff
Type de produit: Serrures à mortaiser anti-panique
Dist. canon: 60 mm
Fouillot: 9
Larg. têtière: 20 mm
Type de têtière: Rond
Longueur de têtière: 235 mm
Épaisseur de la têtière: 3 mm
Nombre de vantaux: 1 vantail
Fonction panique: SN EN 179 / 1125
Verrouillage: Auto-verrouillage
Norme de sécurité incendie: vérifié
Classe de résistance: ES1 / RC2
Type de porte: Bois
Fonctionnement: Fonctionnement par la poignée
Surveillance: oui
Tours: 1 tour
Avancement du pêne: 20 mm
Matériau: acier inoxydable, acier
Fonction: mécatronique

16 exécutions

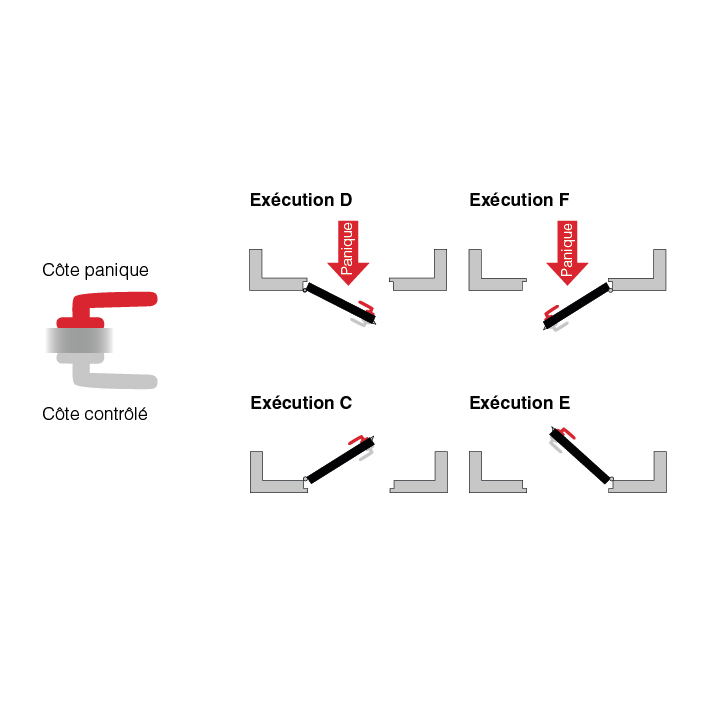

17.310.02 Pièce	Cylindre rond à levier	74	74	60	DIN droite	9	20	Rond	C	vers l'intérieur	235	3	1 vantail	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES1 / RC2	Bois	Fonctionnement par la poignée	oui	12 ±	1 tour	20	acier inoxydable, acier	mécatronique	DIN droite 12 V
17.310.06 Pièce	Cylindre rond à levier	74	74	60	DIN gauche	9	20	Rond	E	vers l'intérieur	235	3	1 vantail	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES1 / RC2	Bois	Fonctionnement par la poignée	oui	12 ±	1 tour	20	acier inoxydable, acier	mécatronique	DIN gauche 12 V
17.310.12 Pièce	Cylindre rond à levier	74	74	60	DIN droite	9	20	Rond	F	à l'extérieur	235	3	1 vantail	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES1 / RC2	Bois	Fonctionnement par la poignée	oui	12 ±	1 tour	20	acier inoxydable, acier	mécatronique	DIN droite 12 V
17.310.16 Pièce	Cylindre rond à levier	74	74	60	DIN gauche	9	20	Rond	D	à l'extérieur	235	3	1 vantail	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES1 / RC2	Bois	Fonctionnement par la poignée	oui	12 ±	1 tour	20	acier inoxydable, acier	mécatronique	DIN gauche 12 V
17.310.22 Pièce	Cylindre rond à levier	74	74	60	DIN droite	9	20	Rond	C	vers l'intérieur	235	3	1 vantail	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES1 / RC2	Bois	Fonctionnement par la poignée	oui	24 ±	1 tour	20	acier inoxydable, acier	mécatronique	DIN droite 24 V
17.310.26 Pièce	Cylindre rond à levier	74	74	60	DIN gauche	9	20	Rond	E	vers l'intérieur	235	3	1 vantail	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES1 / RC2	Bois	Fonctionnement par la poignée	oui	24 ±	1 tour	20	acier inoxydable, acier	mécatronique	DIN gauche 24 V
17.310.32 Pièce	Cylindre rond à levier	74	74	60	DIN droite	9	20	Rond	F	à l'extérieur	235	3	1 vantail	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES1 / RC2	Bois	Fonctionnement par la poignée	oui	24 ±	1 tour	20	acier inoxydable, acier	mécatronique	DIN droite 24 V
17.310.36 Pièce	Cylindre rond à levier	74	74	60	DIN gauche	9	20	Rond	D	à l'extérieur	235	3	1 vantail	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES1 / RC2	Bois	Fonctionnement par la poignée	oui	24 ±	1 tour	20	acier inoxydable, acier	mécatronique	DIN gauche 24 V
17.310.52 Pièce	Cylindre profilé à levier	72	72	60	DIN droite	9	20	Rond	C	vers l'intérieur	235	3	1 vantail	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES1 / RC2	Bois	Fonctionnement par la poignée	oui	12 ±	1 tour	20	acier inoxydable, acier	mécatronique	DIN droite 12 V
17.310.56 Pièce	Cylindre profilé à levier	72	72	60	DIN gauche	9	20	Rond	E	vers l'intérieur	235	3	1 vantail	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES1 / RC2	Bois	Fonctionnement par la poignée	oui	12 ±	1 tour	20	acier inoxydable, acier	mécatronique	DIN gauche 12 V
17.310.62 Pièce	Cylindre profilé à levier	72	72	60	DIN droite	9	20	Rond	F	à l'extérieur	235	3	1 vantail	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES1 / RC2	Bois	Fonctionnement par la poignée	oui	12 ±	1 tour	20	acier inoxydable, acier	mécatronique	DIN droite 12 V
17.310.66 Pièce	Cylindre profilé à levier	72	72	60	DIN gauche	9	20	Rond	D	à l'extérieur	235	3	1 vantail	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES1 / RC2	Bois	Fonctionnement par la poignée	oui	12 ±	1 tour	20	acier inoxydable, acier	mécatronique	DIN gauche 12 V
17.310.72 Pièce	Cylindre profilé à levier	72	72	60	DIN droite	9	20	Rond	C	vers l'intérieur	235	3	1 vantail	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES1 / RC2	Bois	Fonctionnement par la poignée	oui	24 ±	1 tour	20	acier inoxydable, acier	mécatronique	DIN droite 24 V
17.310.76 Pièce	Cylindre profilé à levier	72	72	60	DIN gauche	9	20	Rond	E	vers l'intérieur	235	3	1 vantail	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES1 / RC2	Bois	Fonctionnement par la poignée	oui	24 ±	1 tour	20	acier inoxydable, acier	mécatronique	DIN gauche 24 V
17.310.82 Pièce	Cylindre profilé à levier	72	72	60	DIN droite	9	20	Rond	F	à l'extérieur	235	3	1 vantail	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES1 / RC2	Bois	Fonctionnement par la poignée	oui	24 ±	1 tour	20	acier inoxydable, acier	mécatronique	DIN droite 24 V
17.310.86 Pièce	Cylindre profilé à levier	72	72	60	DIN gauche	9	20	Rond	D	à l'extérieur	235	3	1 vantail	SN EN 179 / 1125	Auto-verrouillage	vérifié	ES1 / RC2	Bois	Fonctionnement par la poignée	oui	24 ±	1 tour	20	acier inoxydable, acier	mécatronique	DIN gauche 24 V
