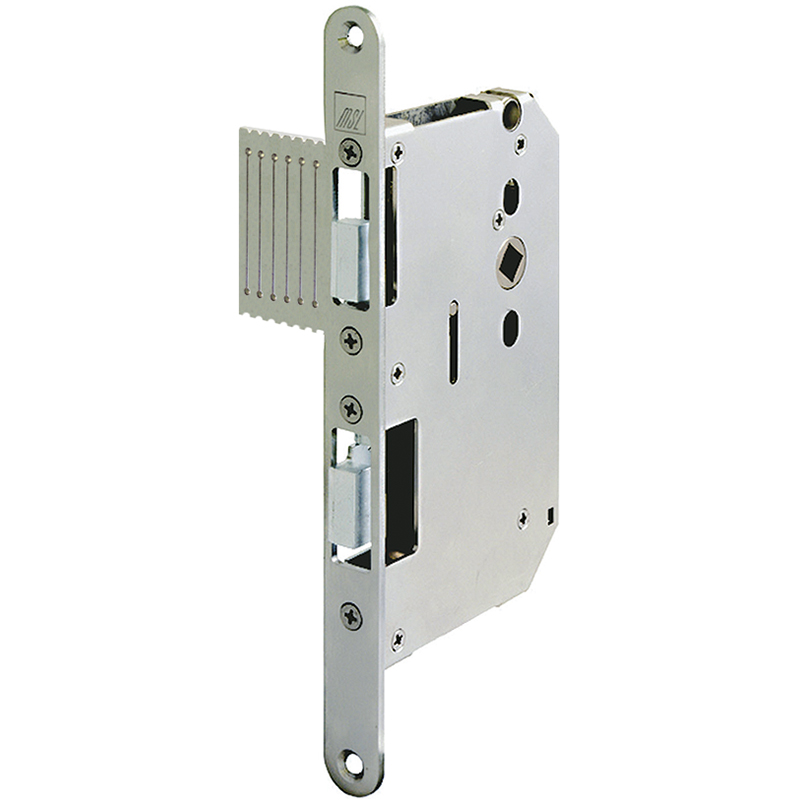

Verrouillage anti-panique du vantail dormant, MSL Casa-Alpha 1713, avec têtière à talon 20 x 230 mm inox mat
17.220., Figure = DIN gauche
Verrouillage anti-panique du vantail dormant, MSL Casa-Alpha 1713, avec têtière à talon 20 x 230 mm inox mat
17.220.
Pour le verrouillage automatique du vantail semi-fixe d'une porte d'issue de secours à 2 vantaux en combinaison avec une serrure de commande

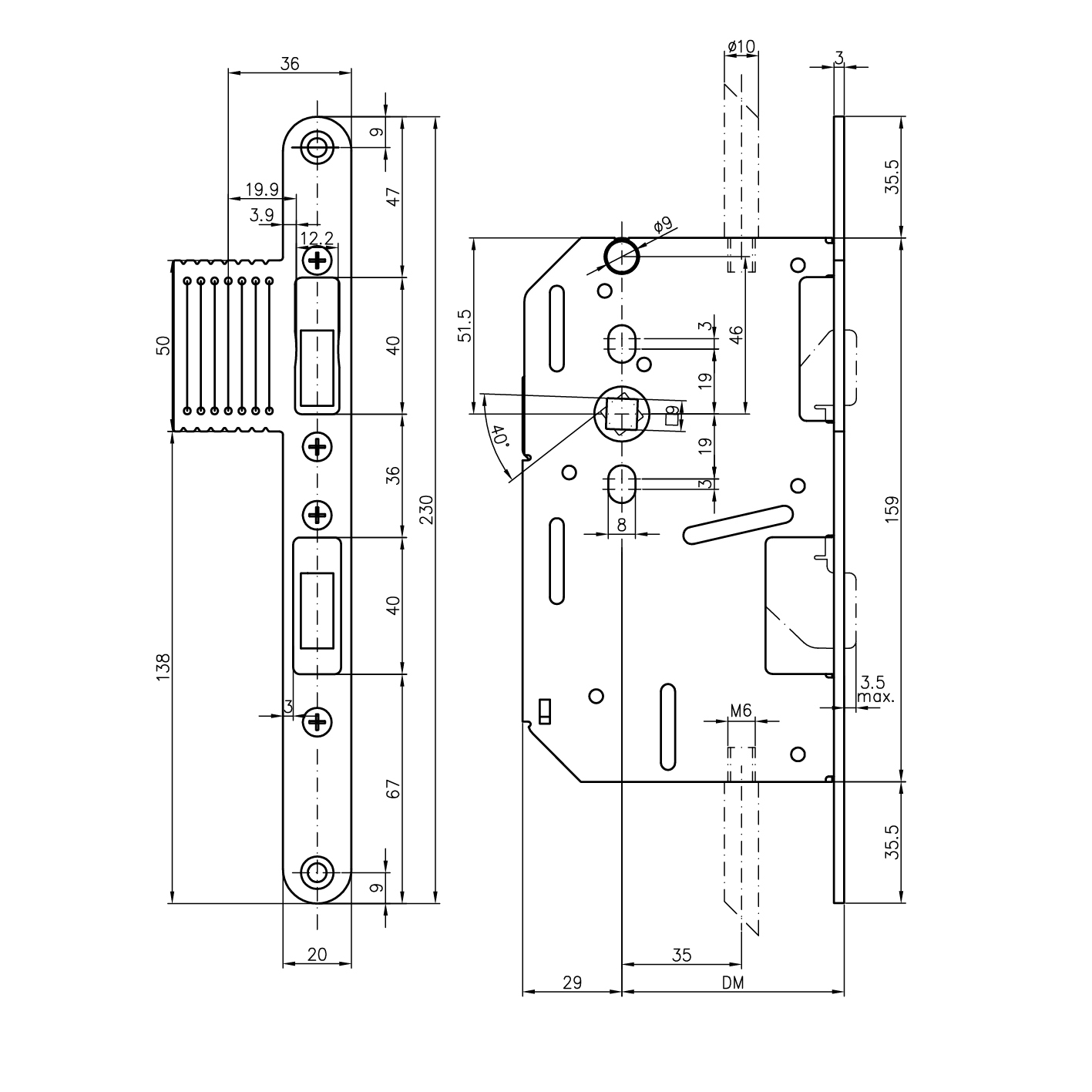

pour barre ronde Ø 10 mm, filetage M6 pour verrouillage en haut et en bas, position de la barre dimension du mandrin -35 mm, fouillot traversant 9 mm, rotation de la béquille 40°, sans serrure de commande, sans accessoires
Centre du fouillot jusqu'au haut du boîtier de serrure 51,5 mm,
- Également disponible en usine avec distance au canon de 100 mm.
- Vis à tête fraisée Ø 4,5 mm.
- Fouillot
- 9 mm
- Largeur de têtière
- 20 mm
- Longueur de têtière
- 230 mm
- Filetage
- M6
- Matériau
- acier inoxydable mat
- Finition
- acier inoxydable mat
- Type de produit
- Verrouillage de vantail dormant
- Image de marque
- MSL
- Marque
- MSL
- Numéro d'usine
- 1713
