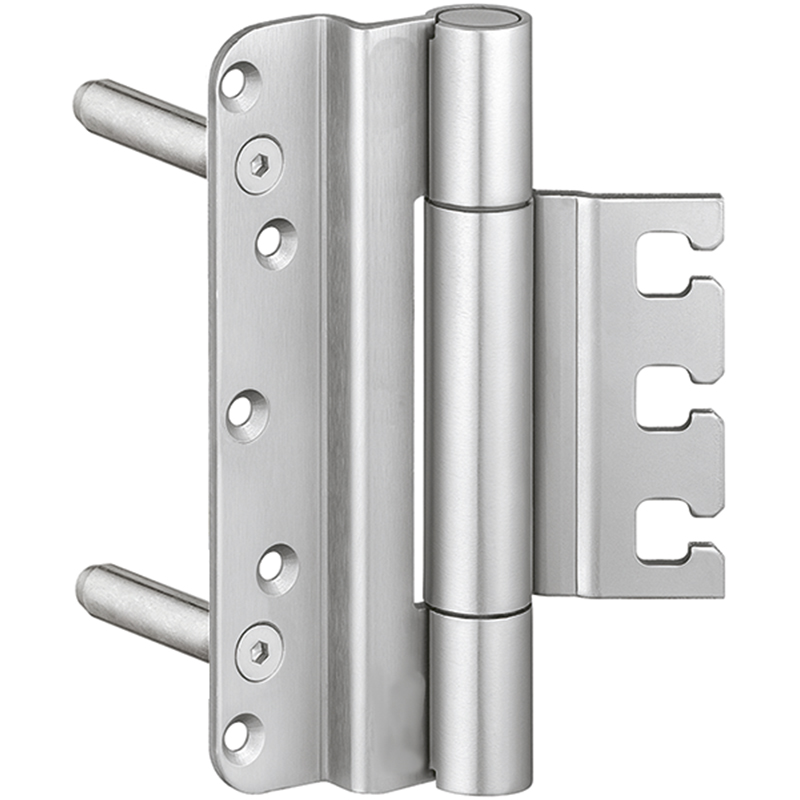

Objektband SIMONSWERK VARIANT VX 7859 / 160-4 TZ MSTS
10.366.29
Objektband SIMONSWERK VARIANT VX 7859 / 160-4 TZ MSTS
10.366.
Edelstahl matt, mit Stiftsicherung und Tragzapfen, für gefälzte, flächenbündig, nach aussen aufgehende Holz- / Aluminiumtüren an Holz-, Stahl- und Aluminiumzargen, innenliegender, verdrehsicherer Schraubstift, verdeckt liegende, wartungsfreie Axial-Radial-Gleitlager,
Lappendicke 4 mm, Anschlagluft 3,5 mm, geeignet zur Anwendung an Feuer- und Rauchschutztüren nach EN 1634-1, vorgerichtet für 3D-Aufnahmeelement VX, Tragkraft bei 2 Band ca. 120 Kilo, ohne Aufnahmeelement
- Aufnahmeelement VX siehe 10.378.
- Schrauben SK Ø 5 x 50 mm siehe 69.010.60
- Fräser-Ø 24 mm.
- Sonderfrässchablone für Flügelteil Anfertigung von Fall zu Fall (diese werden in der Regel vom Schreiner selbst gefertigt).
- Die Tragkraft bezieht sich auf eine Türgrösse von 1000 x 2000 mm mit 2 Band.
- Marke
- Simonswerk
- Produktart
- Objektband
- Falzart
- gefälzt
- Brandschutznorm
- geprüft
- Rollen-Ø
- 22,5 mm
- Lappenhöhe
- 160 mm
- Lappendicke
- 4 mm
- Flügelgewicht max.
- 120 kg
- Modell
- Variant VX
- Material
- Edelstahl
- Oberfläche
- matt
- Fabriknummer
- 5 052562 0 04002
Aufnahmeelement SIMONSWERK VARIANT VX 7501 - 7505 3D
Stahl verzinkt, für gefälzte und ungefälzte Türen an Blockzargen, Blendrahmen und Futterzargen, 3-dimensional stufenlos verstellbar, Seite, Höhe und Andruck ±3 mm, passend zu Objektband Variant VX, ohne Abdeckwinkel,
Lieferumfang:
VX 7501 3D - ohne Befestigungsschrauben
VX 7505 3D - mit Befestigungsschrauben
VX 7502 3D - mit Befestigungsschrauben
Aufnahmeelement SIMONSWERK VARIANT VX 7531 3D
Stahl verzinkt, für gefälzte und ungefälzte Türen an Blockzargen,
Blendrahmen und Futterzargen, 3-dimensional stufenlos verstellbar,
Seite, Höhe und Andruck ±3 mm, passend zu Objektband Variant VX 7729,
ohne Abdeckwinkel, ohne Schrauben
Aufnahmeelement SIMONSWERK VARIANT VX 2501 - 2505 3D N, mit Komfortverstellung
Stahl, für gefälzte und ungefälzte Türen an Blockzargen, Blendrahmen und Futterzargen, 3-dimensional stufenlos verstellbar, Seite, Höhe und Andruck ±3 mm bei ständig fixierter Türe, daher kein Absacken der Türe beim Lösen der Klemmschrauben möglich, lästiger und aufwendiger Unterlegeaufwand entfällt, passend zu Objektband Variant VX, ohne Abdeckwinkel,
Lieferumfang:
VX 2501 3D N - ohne Befestigungsschrauben
VX 2505 3D N - mit Befestigungsschrauben
VX 2502 3D N - mit Befestigungsschrauben
Abdeckwinkel SIMONSWERK VX 7560
Stahl matt vernickelt oder Edelstahl matt, zur optischen Anpassung, passend zu Aufnahmeelement, ohne Schrauben
Abdeckwinkel SIMONSWERK VX 7561
Stahl matt vernickelt oder Edelstahl matt, zur optischen Anpassung, passend zu Aufnahmeelement VX 7531, mit Schrauben
Abdeckwinkel SIMONSWERK VX 7570
Stahl matt vernickelt oder Edelstahl matt, zur optischen Anpassung, passend zu Aufnahmeelement VX 7501, ohne Schrauben
Abdeckwinkel SIMONSWERK VX 7580
Stahl matt vernickelt oder Edelstahl matt, zur optischen Anpassung, passend zu Aufnahmeelement VX 7501 - 7505, ohne Schrauben
Abdeckwinkel SIMONSWERK VX 2570
Stahl matt vernickelt oder Edelstahl matt, zur optischen Anpassung, passend zu Aufnahmeelement VX 2501, ohne Schrauben
Abdeckwinkel SIMONSWERK VX 2580
Stahl matt vernickelt oder Edelstahl matt, zur optischen Anpassung, passend zu Aufnahmeelement VX 2501 - 2505 N, ohne Schrauben
