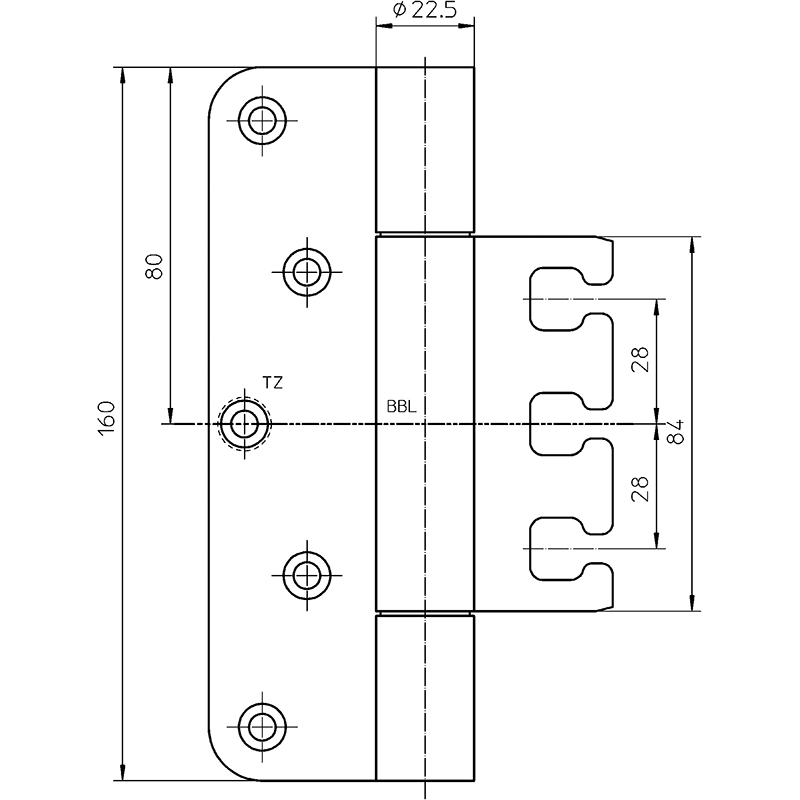

Fiche pour objets SIMONSWERK VARIANT VX 7729
10.362.30
Fiche pour objets SIMONSWERK VARIANT VX 7729
10.362.
Noir mat RAL 9005 pour portes non feuillées sur huisseries en bois, acier et aluminium, tige filetée intérieure anti-torsion, paliers lisses axiaux-radiaux invisibles et sans entretien, épaisseur du matériau 3,5 mm, jeu de butée 3,5 mm, convient pour une utilisation sur des portes coupe-feu et pare-fumée selon EN 1634-1, préparé pour élément de réception 3D VX,
Capacité de charge pour 2 paumelles env. 300 kilos,
sans élément de réception
- Elément de réception VX voir 10.378.
- Pivot porteur voir 10.378.53
- Cadre de fraisage universel voir 99.150.
- Gabarit de fraisage voir 99.156.
- Vis SK Ø 5 x 50 mm.
- Ø de la fraise 24 mm.
- La capacité de charge se réfère à une taille de porte de 1000 x 2000 mm avec 2 paumelles.
- Marque
- Simonswerk
- Type de produit
- Fiche pour objets
- Type de pliage
- non plié
- Promotion
- Nouveauté
- Norme de sécurité incendie
- vérifié
- Ø de rouleau
- 22,5 mm
- Hauteur de platine
- 160 mm
- Largeur de platine
- 37,5 mm
- Poids du vantail max.
- 200 kg
- Modèle
- Variant VX
- Matériau
- Acier
- Finition
- noir RAL 9005
- Numéro d'usine
- VX 7729 / 160
Élément de support SIMONSWERK VARIANT VX 7501 3D
Noir mat RAL 9005, pour portes à feuillure et sans feuillure sur huisseries en bloc, dormants et chambranles, réglable en continu en 3 dimensions, côté, hauteur et pression ±3 mm, adapté à la paumelle Variant VX, sans équerre de recouvrement, sans vis de fixation
Tourillon porteur SIMONSWERK pour paumelle / fiche
Acier galvanisé, avec vis à tête fraisée inox, avec six pans creux 4 mm
Équerre de recouvrement SIMONSWERK VX 7560
Noir mat RAL 9005, pour l'adaptation optique, adapté à l'élément de réception, sans vis
Vis à tête fraisée pour panneaux d'aggloméré SPAX BLAX
Utilisation dans la construction de meubles décoratifs en cas d'utilisation de bois foncés/antiques ou de meubles/ferrures métalliques foncés, utilisation multifonctionnelle à l'intérieur, sans pré-perçage (en fonction du bois), aspect visuel agréable en cas de ferrures noires ou de bois foncés, mise en œuvre rapide et sûre avec peu d'effort (plus de vissages avec une charge de batterie), réduit efficacement l'épissure du matériau bois, même en cas de faibles distances aux bords
.
Cadre de fraisage universel SIMONSWERK
Système de montage universel comprenant:
1 cadre universel et 1 dispositif de serrage
Gabarit de fraisage pour fiches SIMONSWERK VARIANT
A utiliser avec le cadre de fraisage universel.
