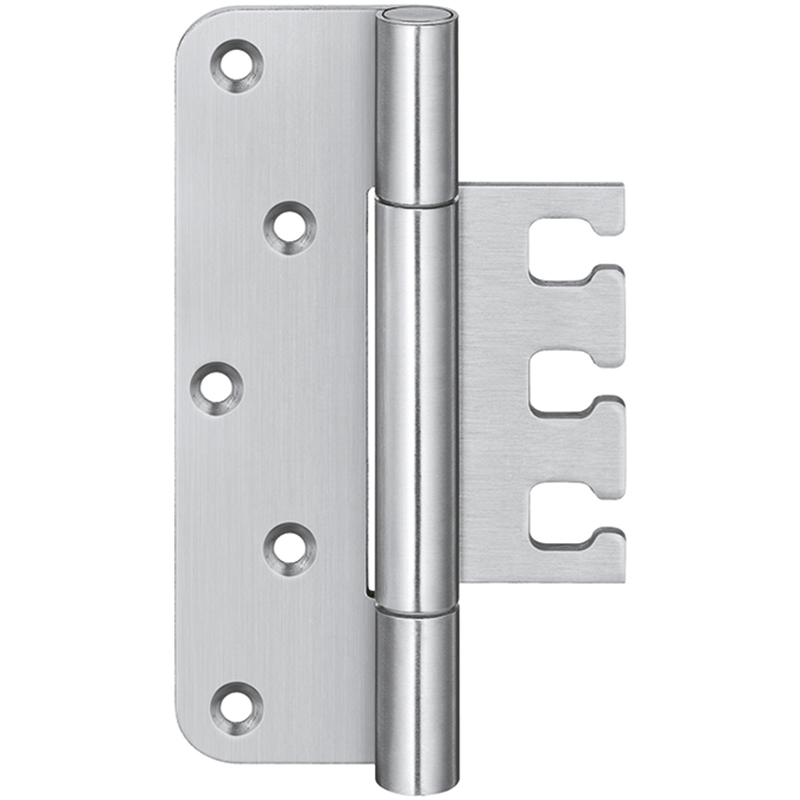

Fiche pour objets SIMONSWERK VARIANT VX 7729 Planum
10.362.48
Fiche pour objets SIMONSWERK VARIANT VX 7729 Planum
10.362.

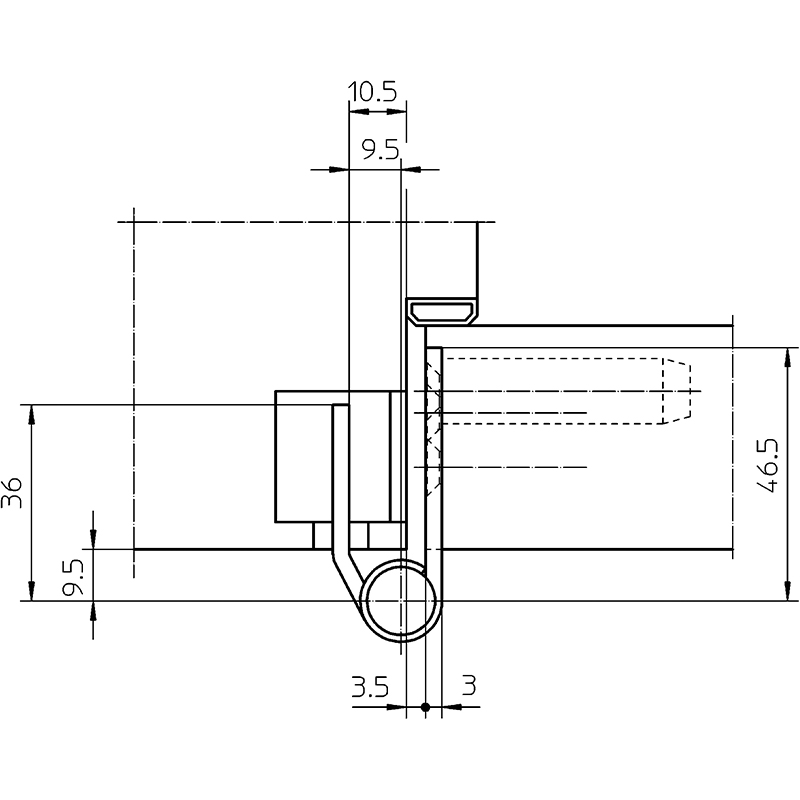

Inox mat, pour portes sans rainure sur cadres bois, acier et aluminium, tige filetée intérieure anti-torsion, paliers lisses axiaux-radiaux cachés, sans entretien, jeu de fixation 3,5 mm, épaisseur platine 3 mm,
force portante avec 2 fiches env. 160 kg
- Norme de sécurité incendie
- vérifié
- Type de pliage
- non plié
- Marque
- Simonswerk
- Type de produit
- Fiche pour objets

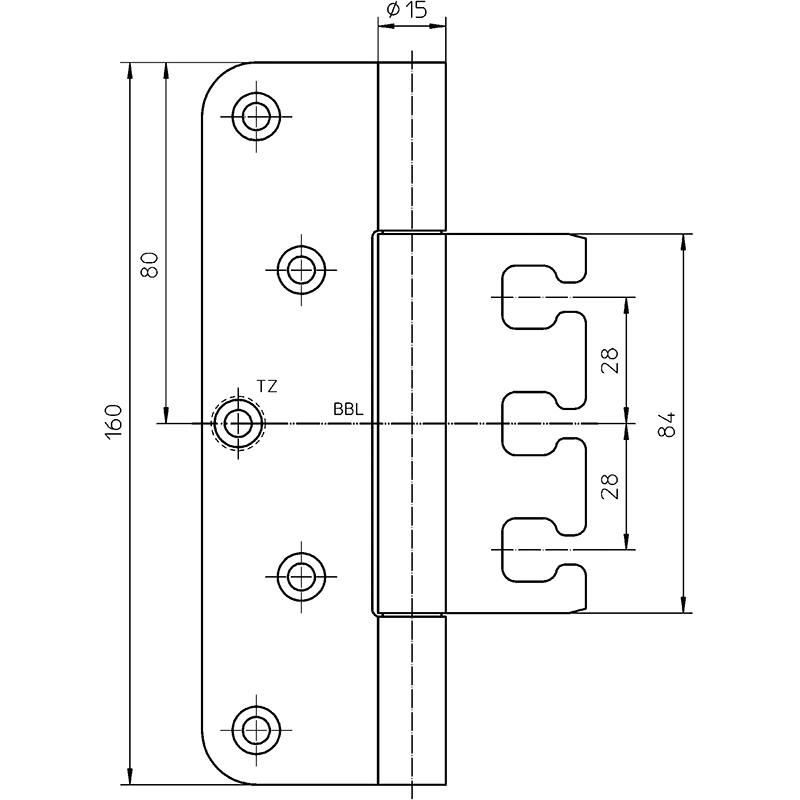

- Ø de rouleau
- 15 mm
- Hauteur de platine
- 160 mm
- Épaisseur de matériau
- 3 mm
- Poids du vantail max.
- 160 kg
- Modèle
- Variant VX
- Matériau
- acier inoxydable
- Finition
- mat
- Numéro d'usine
- 5 051556 0 04002
Élément de support SIMONSWERK VARIANT VX 7501 - 7505 3D
Acier galvanisé, pour portes à feuillure et sans feuillure sur huisseries en bloc, dormants et chambranles, réglage continu en 3 dimensions, côté, hauteur et pression ±3 mm, adapté à la paumelle d'objet Variant VX, sans équerre de recouvrement,
Livraison:
VX 7501 3D - sans vis de fixation
VX 7505 3D - avec vis de fixation
VX 7502 3D - avec vis de fixation
Élément de support SIMONSWERK VARIANT VX 7531 3D
Acier galvanisé, pour portes à feuillure et sans feuillure sur huisseries en bloc, dormants et chambranles, réglage continu en 3 dimensions, côté, hauteur et pression ±3 mm, adapté à la paumelle Variant VX 7729, sans équerre de recouvrement, sans vis
Élément de support SIMONSWERK VARIANT VX 2501 - 2505 3D N, avec réglage très confortable
Acier, pour portes à feuillure et sans feuillure, réglable en continu en 3 dimensions, côté, hauteur et pression ±3 mm lorsque la porte est fixée en permanence, donc pas d'affaissement possible de la porte lors du desserrage des vis de serrage, plus de calage fastidieux et coûteux, adapté à la paumelle Variant VX, sans équerre de recouvrement,
Contenu de la livraison :
VX 2501 3D N - sans vis de fixation
VX 2505 3D N - avec vis de fixation
VX 2502 3D N - avec vis de fixation
Équerre de recouvrement SIMONSWERK VX 7560
pour l'adaptation optique, adapté à l'élément de réception, sans vis
Équerre de recouvrement SIMONSWERK VX 7561
pour l'adaptation optique, adapté à l'élément de réception VX 7531, avec vis
Équerre de recouvrement SIMONSWERK VX 7570
pour l'adaptation optique, adapté à l'élément de réception VX 7501, sans vis
Équerre de recouvrement SIMONSWERK VX 7580
pour l'adaptation optique, adapté à l'élément de réception VX 7501 - 7505, sans vis
Équerre de recouvrement SIMONSWERK VX 2570
Acier nickelé mat ou acier inoxydable mat, pour une adaptation optique, adapté à l'élément de réception VX 2501, sans vis
.
Plaque de recouvrement SIMONSWERK VX 2580 N
pour l'adaptation optique, adapté à l'élément de réception VX 2501 - 2505 N, sans vis
Cadre de fraisage universel SIMONSWERK
Système de montage universel comprenant:
1 cadre universel et 1 dispositif de serrage
Gabarit de fraisage pour fiches SIMONSWERK VARIANT
A utiliser avec le cadre de fraisage universel.
