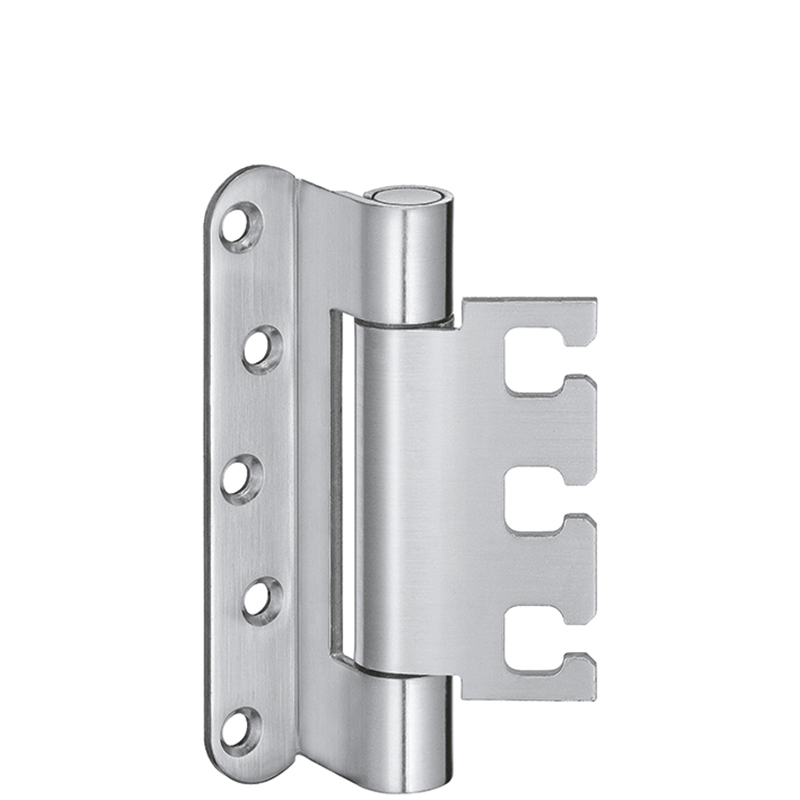

Fiche pour objets SIMONSWERK VARIANT VX 7939
10.368.26
Fiche pour objets SIMONSWERK VARIANT VX 7939
10.368.

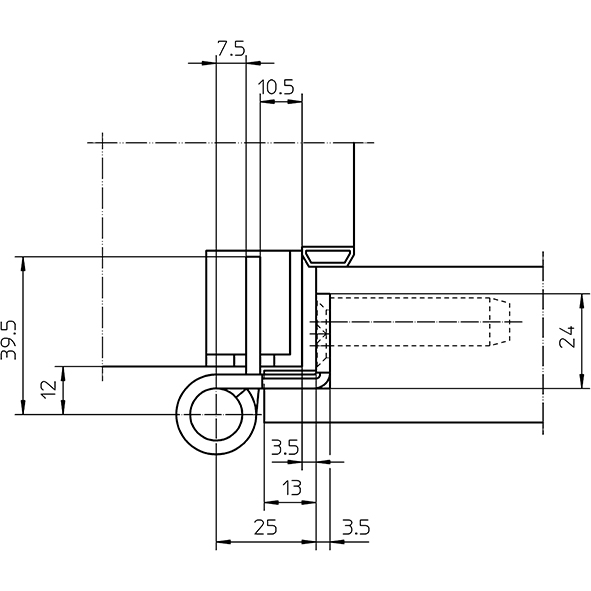

Acier inoxydable mat, pour portes à recouvrement sur huisseries en bois, acier et aluminium, tige filetée anti-torsion à l'intérieur, palier lisse axial-radial sans entretien, épaisseur du matériau 3,5 mm, jeu de butée 3,5 mm, convient pour une utilisation sur des portes coupe-feu et pare-fumée selon EN 1634-1, préparé pour élément de réception 3D VX, force portante, sans élément de réception

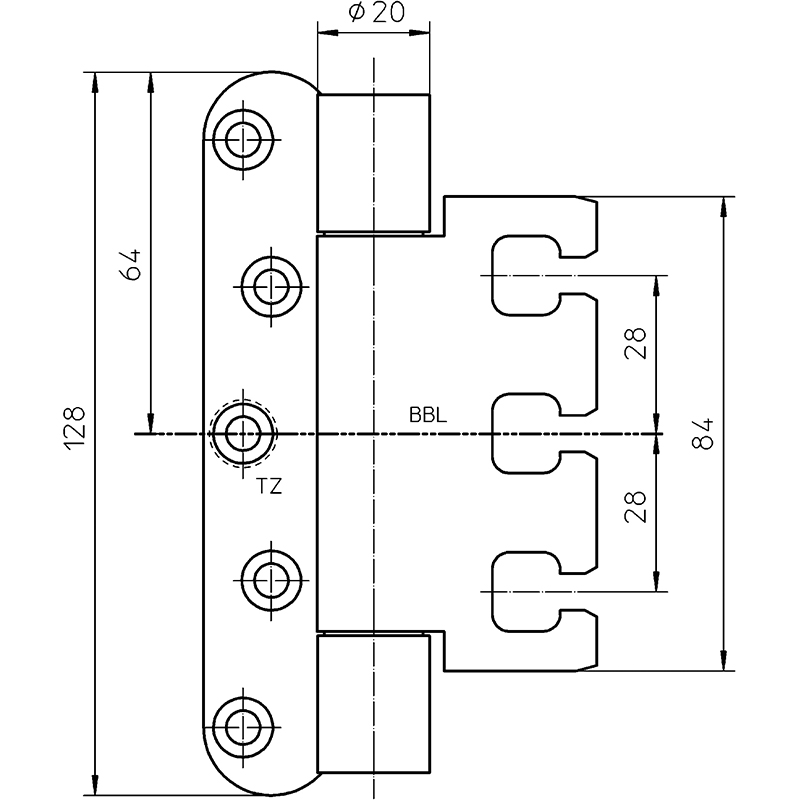

Capacité de charge, hauteur de lambeau 128 mm, avec 2 paumelles env. 120 kilos,
Capacité de charge, hauteur du volet 160 mm, avec 2 paumelles env. 200 kilos,
- Marque
- Simonswerk
- Type de produit
- Fiche pour objets
- Type de pliage
- plié
- Norme de sécurité incendie
- vérifié
- Modèle
- Variant VX
- Matériau
- acier inoxydable
- Finition
- mat
Élément de support SIMONSWERK VARIANT VX 7501 - 7505 3D
Acier galvanisé, pour portes à feuillure et sans feuillure sur huisseries en bloc, dormants et chambranles, réglage continu en 3 dimensions, côté, hauteur et pression ±3 mm, adapté à la paumelle d'objet Variant VX, sans équerre de recouvrement,
Livraison:
VX 7501 3D - sans vis de fixation
VX 7505 3D - avec vis de fixation
VX 7502 3D - avec vis de fixation
Élément de support SIMONSWERK VARIANT VX 7531 3D
Acier galvanisé, pour portes à feuillure et sans feuillure sur huisseries en bloc, dormants et chambranles, réglage continu en 3 dimensions, côté, hauteur et pression ±3 mm, adapté à la paumelle Variant VX 7729, sans équerre de recouvrement, sans vis
Tourillon porteur SIMONSWERK pour paumelle / fiche
Acier galvanisé, avec vis à tête fraisée inox, avec six pans creux 4 mm
Élément de support SIMONSWERK VARIANT VX 2501 - 2505 3D N, avec réglage très confortable
Acier, pour portes à feuillure et sans feuillure, réglable en continu en 3 dimensions, côté, hauteur et pression ±3 mm lorsque la porte est fixée en permanence, donc pas d'affaissement possible de la porte lors du desserrage des vis de serrage, plus de calage fastidieux et coûteux, adapté à la paumelle Variant VX, sans équerre de recouvrement,
Contenu de la livraison :
VX 2501 3D N - sans vis de fixation
VX 2505 3D N - avec vis de fixation
VX 2502 3D N - avec vis de fixation
Équerre de recouvrement SIMONSWERK VX 7560
pour l'adaptation optique, adapté à l'élément de réception, sans vis
Équerre de recouvrement SIMONSWERK VX 7561
pour l'adaptation optique, adapté à l'élément de réception VX 7531, avec vis
Équerre de recouvrement SIMONSWERK VX 7570
pour l'adaptation optique, adapté à l'élément de réception VX 7501, sans vis
Équerre de recouvrement SIMONSWERK VX 7580
pour l'adaptation optique, adapté à l'élément de réception VX 7501 - 7505, sans vis
Équerre de recouvrement SIMONSWERK VX 2570
Acier nickelé mat ou acier inoxydable mat, pour une adaptation optique, adapté à l'élément de réception VX 2501, sans vis
.
Plaque de recouvrement SIMONSWERK VX 2580 N
pour l'adaptation optique, adapté à l'élément de réception VX 2501 - 2505 N, sans vis
Cadre de fraisage universel SIMONSWERK
Système de montage universel comprenant:
1 cadre universel et 1 dispositif de serrage
Gabarit de fraisage pour fiches SIMONSWERK VARIANT
A utiliser avec le cadre de fraisage universel.
