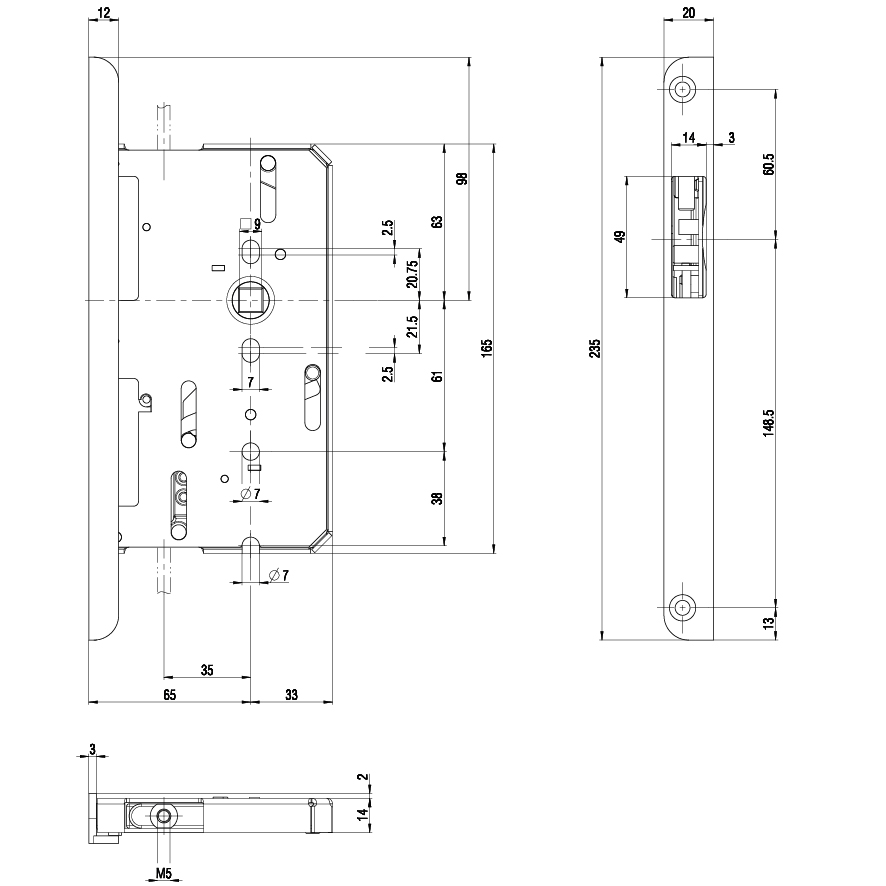

Serrure-crémone anti-panique B 2189, pour verrouillage multipoints anti-panique GU-Secury

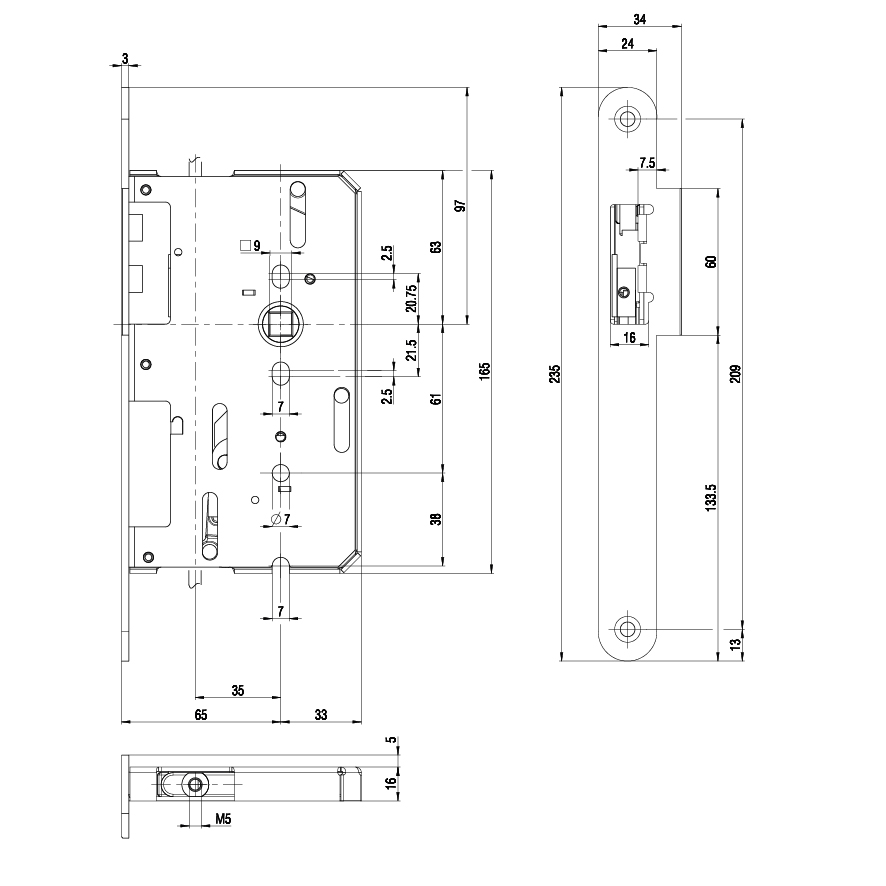

17.034.13-16 Figure = DIN à droite
Serrure-crémone anti-panique B 2189, pour verrouillage multipoints anti-panique GU-Secury
17.034.
Pour le verrouillage automatique de vantaux fixes de portes d'issues de secours à 2 vantaux
testé selon DIN EN 179 / EN 1125, avec raccord de barre M5 pour le verrouillage en haut et M6 pour le verrouillage en bas
dimension de la broche 65 mm
Têtière en acier inoxydable mat, fouillot 9 mm
Centre du fouillot jusqu'au bord supérieur du boîtier de serrure 63 mm
- Verroillage multipoints anti-panique GU-Secury, voir 17.027.
- Position 8 = Serrure retient, voir 17.072.01
- Position 4 = Tuyau , voir 17.072.51-54
- Position 9 = Tige de verrouillage, voir 17.072.14
- Position 6 = Gâche à patte en haut, voir 17.072.21
- Position 6 = Gâche d'angle en haut , voir 17.072.22
- Position 11 = Gâche au sol, voir 17.027.23 ou 17.072.36
- Position 11 = Douille à sceller, voir 17.072.24
- Position 10 = Plaque de guidage de tige, voir 17.072.27
- Exécution
- platine
- Distance au canon
- 65 mm
- Fouillot
- 9 mm
- Longueur de têtière
- 235 mm
- Filetage
- M5
- Matériau
- acier inoxydable mat
- Finition
- acier inoxydable mat
- Position
- 3
- Type de produit
- Crémone
- Image de marque
- BKS
- Marque
- BKS
- Numéro d'usine
- B 2189
Verrouillage multipoints anti-panique G-U-Secury-Automatic 2119 / 2111 avec têtière ronde 20 x 1777,5 mm inox mat
pour portes d'issues de secours à 2 vantaux
testé selon DIN EN 179 / 1125, élément testé selon ENV 1627 WK 2 et WK 3
dimension de la broche 65 mm
Verrouillage 3 points par pêne dormant demi-tour automatique, 1 tour, avance du pêne 20 mm
Fonction anti-panique E avec fonction alternée, fouillot 9 mm en 1 partie
Fonction anti-panique B avec fouillot divisé 9 mm en 2 parties
Centre du fouillot jusqu'au bord supérieur du boîtier de serrure 63 mm
Hauteur de béquille 949 mm, montage ultérieur possible, prévu pour dispositif d'ouverture A, sans dispositif d'ouverture A
Loqueteau automatique B 1595, pour serrure-crémone anti-panique
Pour verrouillage automatique de vantail semi-fixe
Têtière en équerre en acier inoxydable mat, arrondie 20 x 110 / 100 mm, réversible DIN gauche et DIN droite, passage de tringle 30 mm pour serrure à crémone avec broche de 65 mm et serrure à crémone en feuillure avec broche de 30 mm, boîtier de serrure et pêne demi-tour galvanisés, pêne demi-tour réglable pour air 2 - 8 mm
Gâche platine en haut BKS B 9000 0490, pour la serrure de retient B 1595 et B 1895
Acier inox mat, arrondi, utilisable universellement DIN droite et DIN gauche, sans vis
Gâche d'angle en haut BKS B 9000 0881, pour la serrure de retient B 1595 et B 1895
Acier inox mat, arrondi, utilisable universellement DIN droite et DIN gauche, sans vis
Gâche au sol BKS B 9009 0001
Acier mat, l'auge de fermeture conique permet certaines tolérances de butée, le rebord périphérique permet une fermeture nette avec le revêtement de sol, la surface d'appui la plus importante doit être orientée dans le sens de l'ouverture, afin d'éviter des détériorations du revêtement de sol par la crémone à bascule, sans vis
Gâche au sol réglable BKS B-00280-20-0-8
Inox mat, zone de réglage ± 2,5 mm, avec vis et cheville
Tube avec ressort de verrouillage BKS B 9036
Tube d'acier galvanisé, tige Ø 10 mm, filetage M5, avec tourillon en plastique
