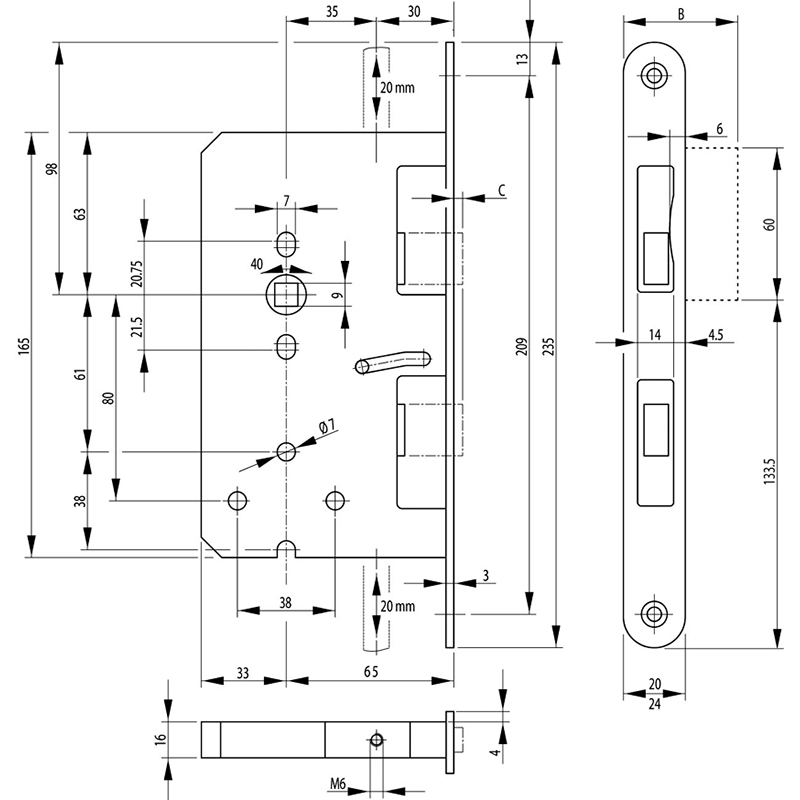

Serrure-crémone anti-panique B 2390, pour serrures à mortaiser anti-panique série 23
17.004.03-26, Figure = DIN à droite
Serrure-crémone anti-panique B 2390, pour serrures à mortaiser anti-panique série 23
17.004.
Pour le verrouillage automatique de vantaux fixes de portes d'issues de secours à 2 vantaux
testé selon DIN EN 179 / EN 1125 avec raccord de barre M6 pour verrouillage en haut et en bas
dimension de la broche 65 mm
Têtière en acier inoxydable mat, fouillot 9 mm, sans accessoires
Centre du fouillot jusqu'au bord supérieur du boîtier de serrure 63 mm
- Pour la serrure anti-panique à mortaiser, voir 17.003.
- Position 8 = Serrure de retient B 1595, voir 17.072.01
- Position 7 = Tige de verrouillage haut B 9006, voir 17.072.06-07
- Position 9 = Tige de verrouillage bas B 9006, voir 17.072.14
- Position 6 = Gâche platine en haut B 9000, voir 17.072.21
- Position 6 = Gâche d'angle en haut B 9000, voir 17.072.22
- Position 11 = Gâche au sol B 9009, voir 17.072.23
- Position 11 = Douille à sceller B 9003, voir 17.072.24
- Position 11 = Gâche au sol B 00280, voir 17.072.36
- Position 10 = Plaque de guidage à tige en bas B 9019, voir 17.072.27
- Distance au canon
- 65 mm
- Fouillot
- 9 mm
- Longueur de têtière
- 235 mm
- Matériau
- acier inoxydable mat
- Finition
- acier inoxydable mat
- Position
- 3
- Type de produit
- Crémone
- Image de marque
- BKS
- Marque
- BKS
- Numéro d'usine
- B 2390
Serrure anti-panique à mortaiser B 23270 / B 23210, avec têtière ronde 20 x 235 mm inox mat, combinaison PZA 170 / PZA 175, fonction E, combinaison PZA 110 / PZA 115, fonction B
pour le vantail de service des portes d'issues de secours à 2 vantaux
- Combinaison PZA 170 / PZA 110 testée selon DIN EN 179
- Combinaison PZA 175 / PZA 115 testée selon DIN EN 1125
- Dimension de la broche 65 mm, pêne demi-tour en acier, pêne dormant en acier nickelé 1 tour
- Serrure B 23270 Avance du pêne 20 mm, 1 tour
- Serrure B 23210 Avance du pêne 20 mm, 1 tour
- Fonction anti-panique E avec fonction de changement, fouillot 9 mm en 1 partie
- Fonction anti-panique B avec fouillot 9 mm 2 pièces
Loqueteau automatique B 1595, pour serrure-crémone anti-panique
Pour verrouillage automatique de vantail semi-fixe
Têtière en équerre en acier inoxydable mat, arrondie 20 x 110 / 100 mm, réversible DIN gauche et DIN droite, passage de tringle 30 mm pour serrure à crémone avec broche de 65 mm et serrure à crémone en feuillure avec broche de 30 mm, boîtier de serrure et pêne demi-tour galvanisés, pêne demi-tour réglable pour air 2 - 8 mm
Tige de verrouillage BKS B 9006, pour serrure-crémone anti-panique
Tube d'acier galvanisé, tiges Ø 10 mm, tronçonnable, tige supérieure, tube avec tourillon en plastique, tige vers le bas massive, tige Planet avec embout aplati pour seuil de porte Planet avec perçage 5 x 13 mm
Gâche platine en haut BKS B 9000 0490, pour la serrure de retient B 1595 et B 1895
Acier inox mat, arrondi, utilisable universellement DIN droite et DIN gauche, sans vis
Gâche d'angle en haut BKS B 9000 0881, pour la serrure de retient B 1595 et B 1895
Acier inox mat, arrondi, utilisable universellement DIN droite et DIN gauche, sans vis
Gâche au sol BKS B 9009 0001
Acier mat, l'auge de fermeture conique permet certaines tolérances de butée, le rebord périphérique permet une fermeture nette avec le revêtement de sol, la surface d'appui la plus importante doit être orientée dans le sens de l'ouverture, afin d'éviter des détériorations du revêtement de sol par la crémone à bascule, sans vis
Gâche au sol réglable BKS B-00280-20-0-8
Inox mat, zone de réglage ± 2,5 mm, avec vis et cheville
